Technische Informationen
- Spezialführungszylinder mit außenliegender passiver Feststelleinheit zum Halten bei Druckabfall.
- Die Feststelleinheit kann an jedem ZS Standardzylinder angebracht werden.
- Die Feststellpatrone passiv entwickelt bei Druckabfall im Betriebsluftkreislauf ihre Haltekraft.
- Die Haltekraft wirkt auf eine extern angebrachte Gleitführung.
- Die Haltekraft ist größer als die Aktionskraft des Zylinders.
Ergänzung für den Einsatz des ZFB Führungszylinders
Die in der Maßtabelle angegebenen Haltekräfte Fb beziehen sich auf rein statische Belastung.
Beim Überschreiten dieser Maximalwerte kann ein Rutschen eintreten. Die bei einem dynamischen Einsatz auftretenden Kräfte dürfen die statischen Haltekräfte keinesfalls überschreiten.
Außerdem können sich bei nicht trockener Welle die Haltekräfte leicht vermindern.
Beim Einsatz von kolbenstangenlosen Pneumatikzylindern empfehlen wir grundsätzlich die Ansteuerung mit einem 5/3-Wegeventil mit offener Mittelstellung.
Die Ventilschaltung muss zeitlich so angesteuert werden, dass bei einem Zwischenstopp die Kraftbrücke beidseitig mit Druckluft beaufschlagt und erst dann die Feststellpatrone drucklos geschaltet wird.
Beim Lösen sollte der Zylinder ebenfalls beidseitig unter Druck stehen, damit eine ruckartige Bewegung der Kraftbrücke vermieden wird (Unfallgefahr).

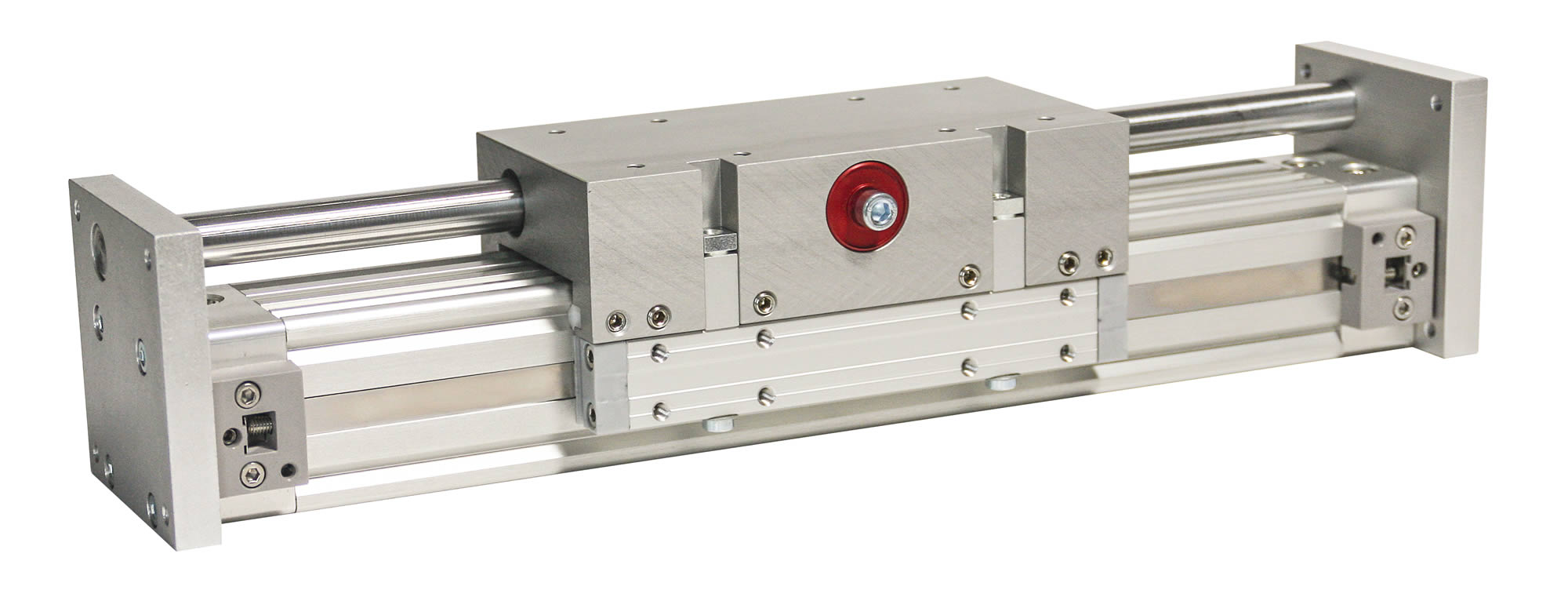

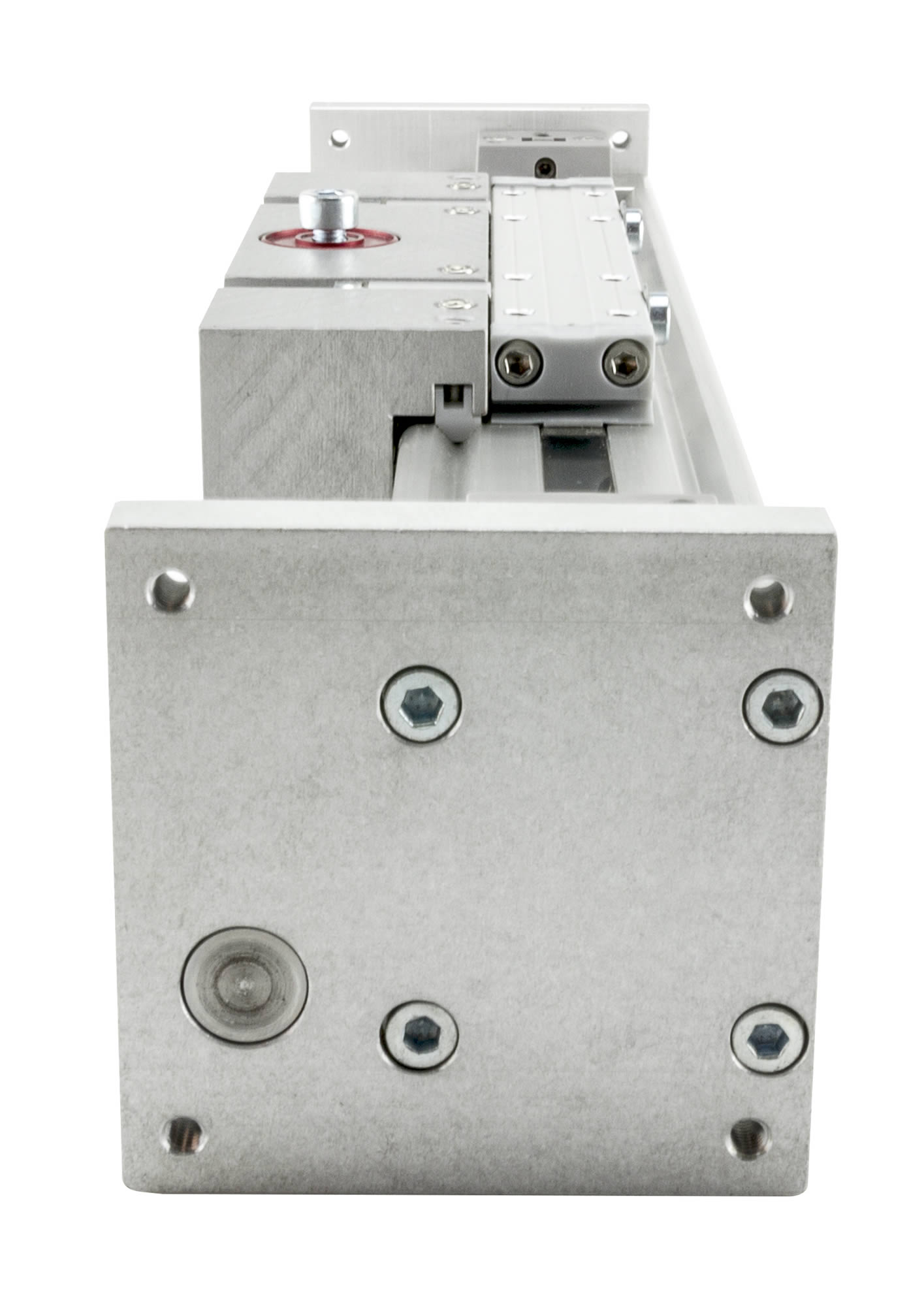

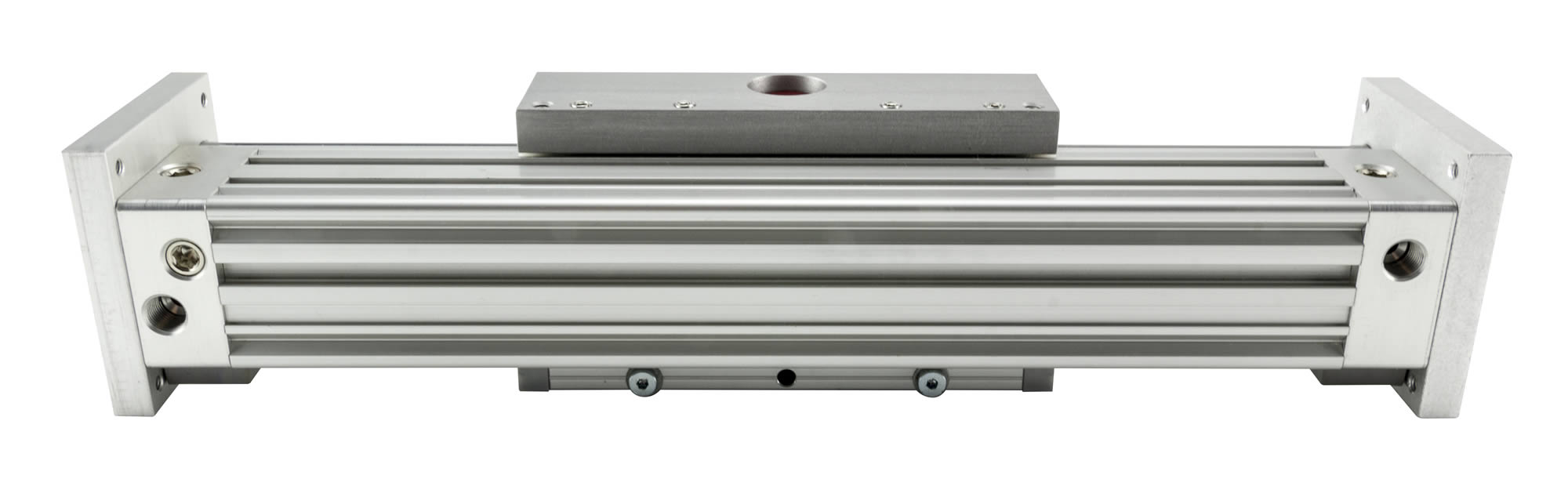

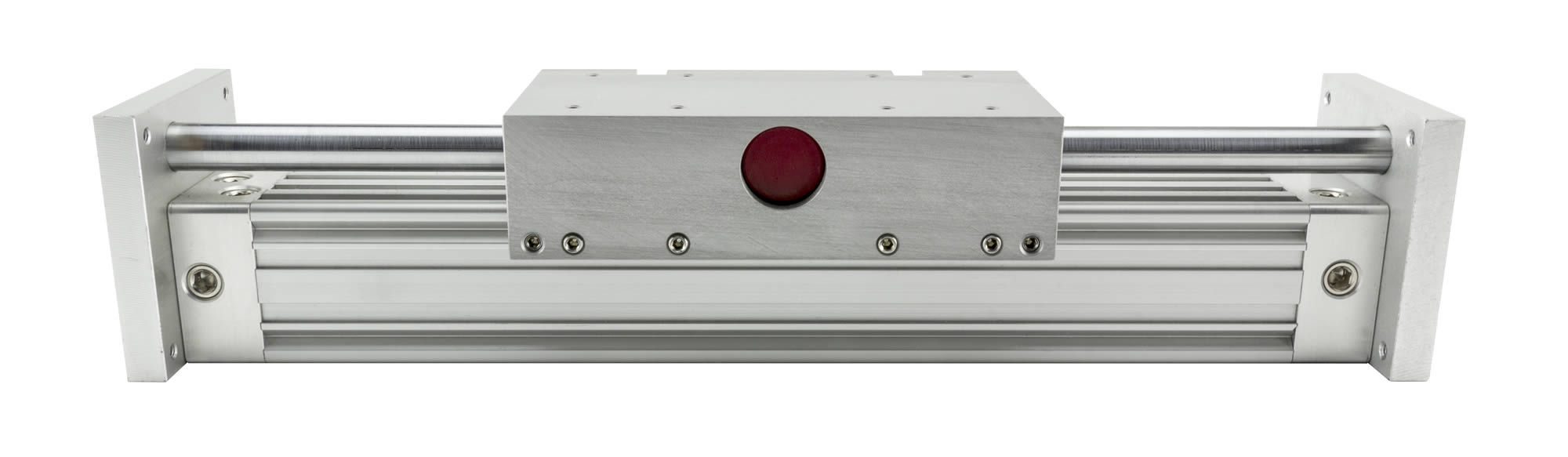

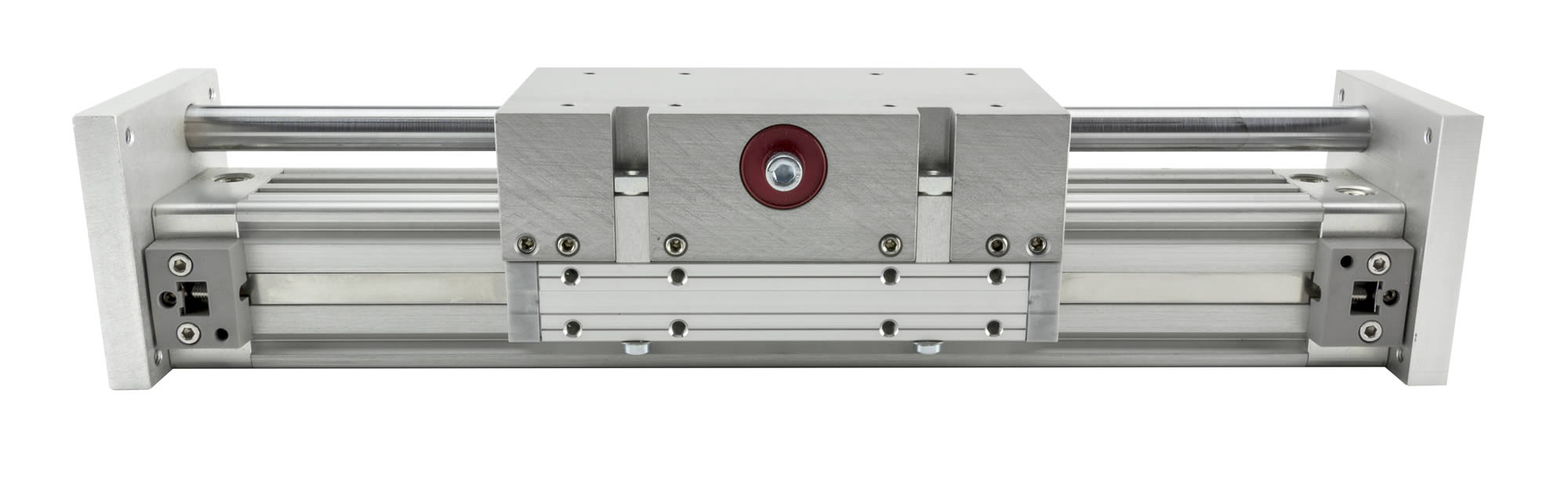

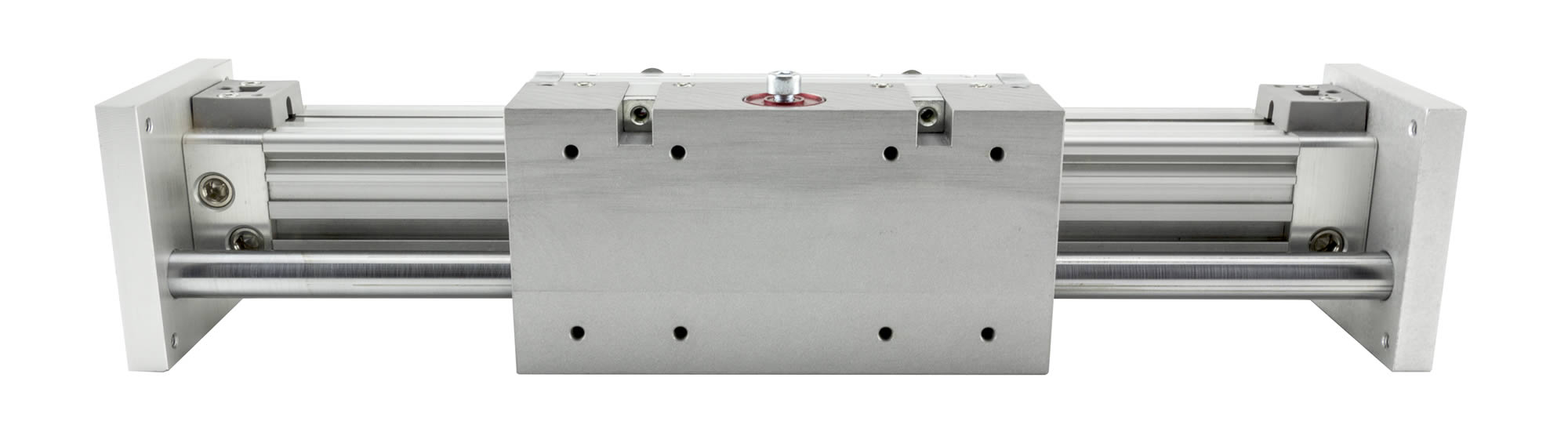

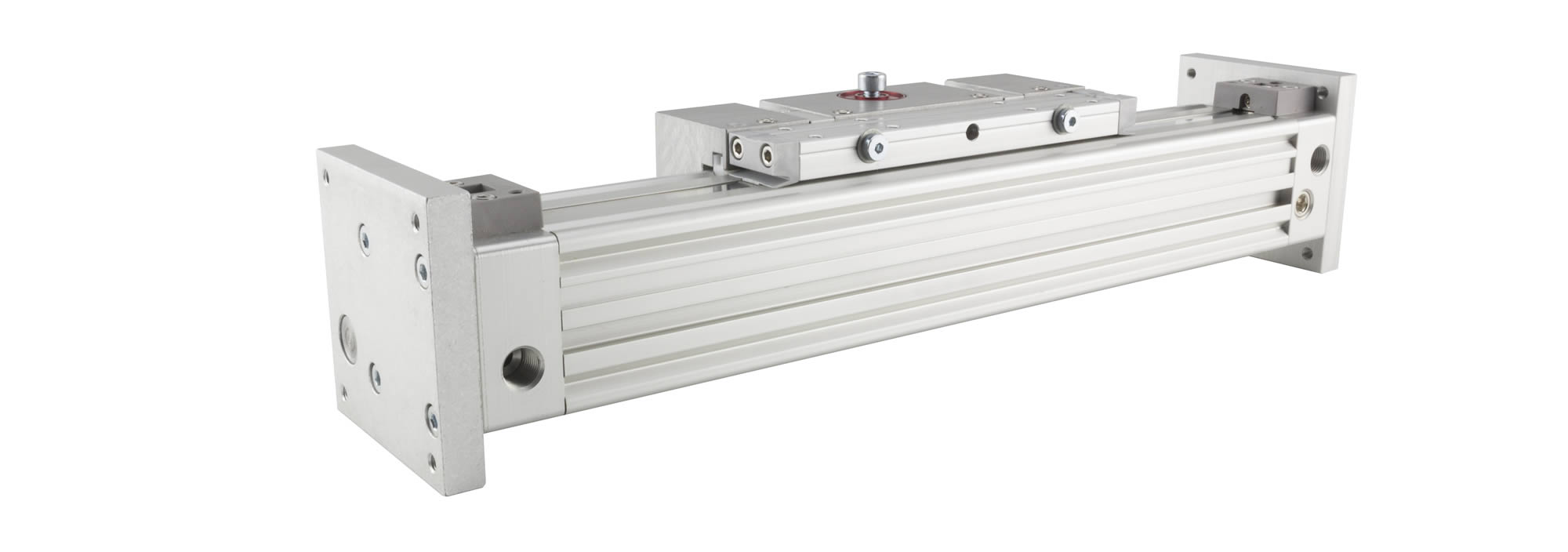

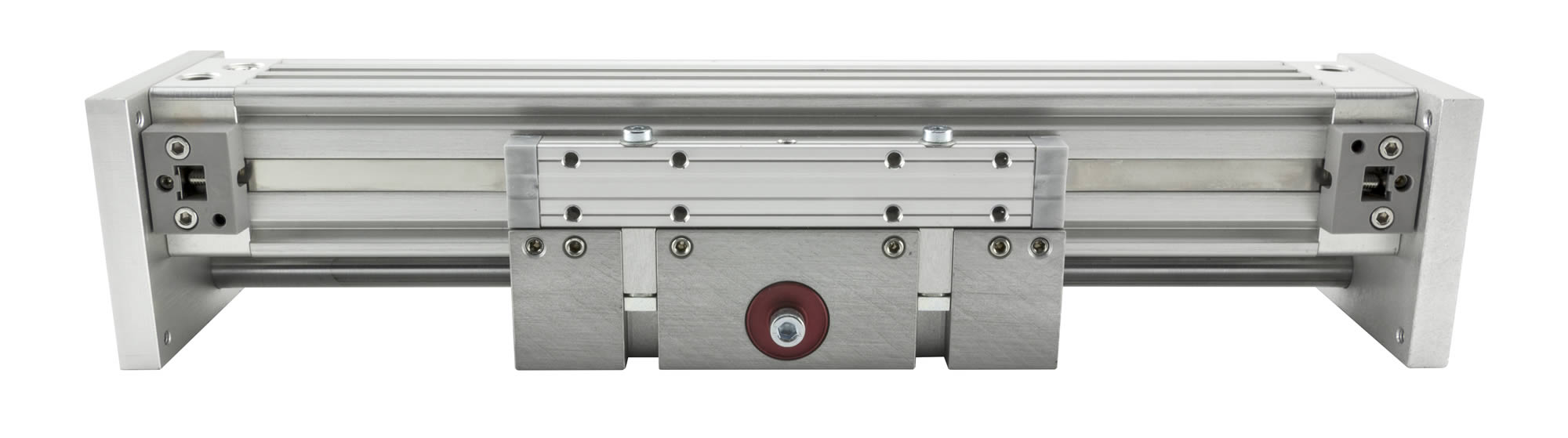

ZFB Führungszylinder mit passiver Feststelleinheit
