Führungszylinder mit externem Schlitten (ZF/ZFK, ZFU und ZFF)

Technische Informationen

• Diese Führungszylinder zeichnen sich durch einen zusätzlich angebrachten, außenliegenden Führungsschlitten aus. Der Führungsschlitten wird durch Kunststoffgleitleisten in den Nuten des Profilrohres geführt und am Kopfteil der Kraftbrücke montiert.
• Dank der Führung des Schlittens in den Nuten des Profilrohres weisen diese Zylindermodelle maßgeblich höhere Leistungsdaten gegenüber den Standardzylindermodellen auf.
• ZF und ZFK sind die Basismodelle der verschiedenen Führungszylinder.

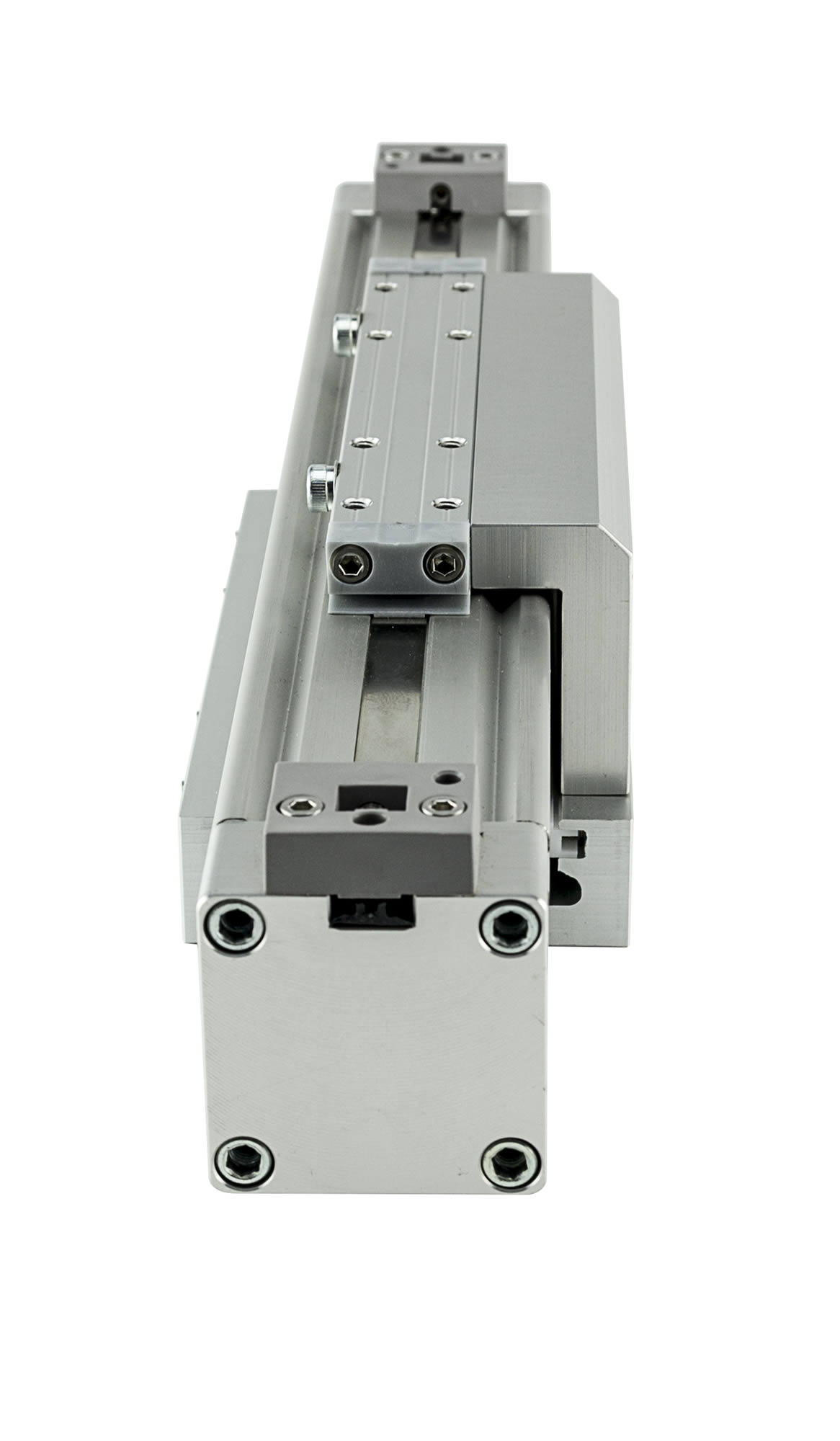

• ZFU ist der Führungszylinder, bei dem der Schlitten auf der Unterseite des Zylinders montiert ist und mit einem zusätzlichen Verbindungswinkel am Kraftbrückenkopf montiert wird.

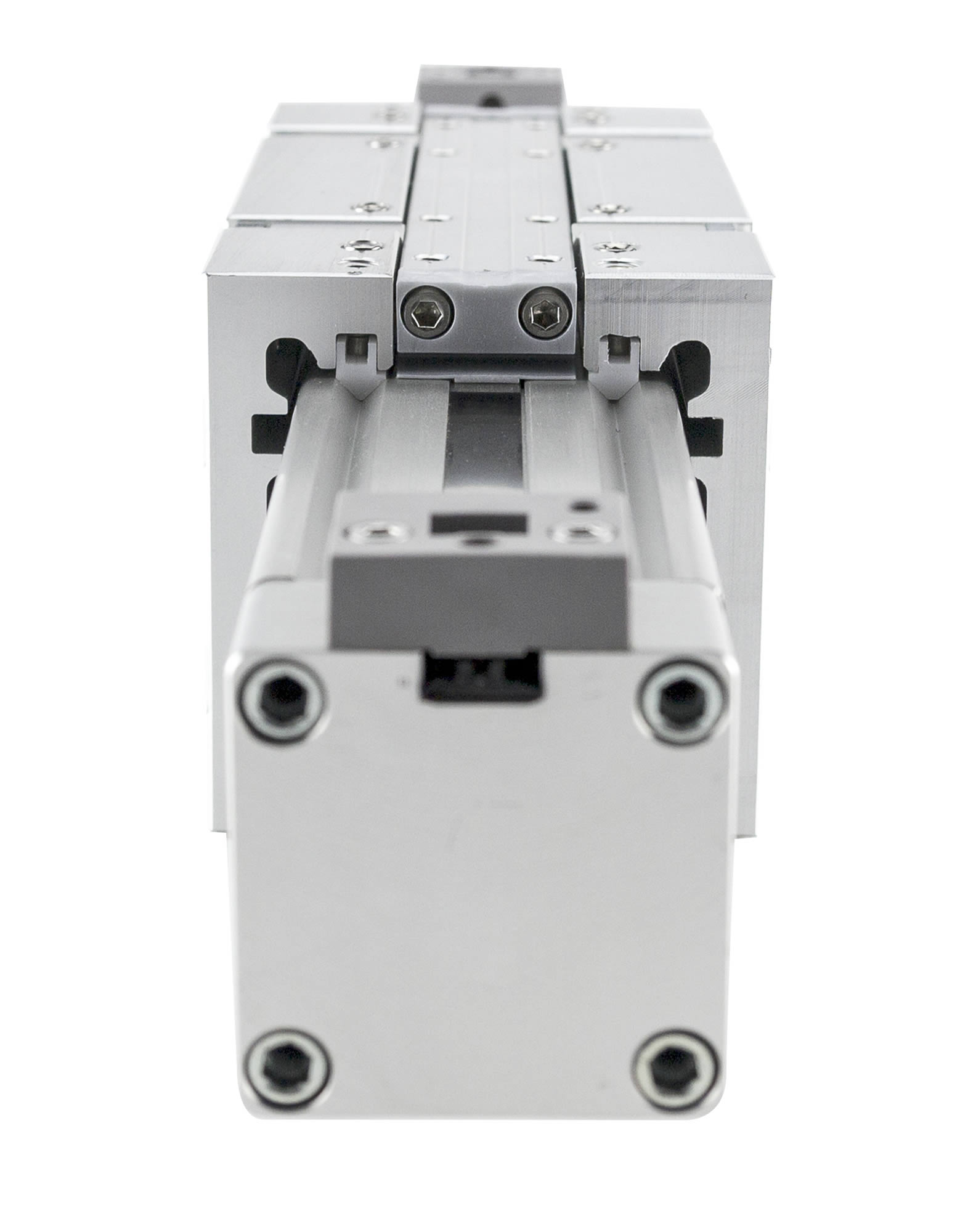

• ZFF ist der Führungszylinder, bei dem auf beiden Seiten der Kraftbrücke ein Führungsschlitten montiert ist. Dies erlaubt nochmals höhere Kraft- und Momentaufnahmen.

• Teileliste

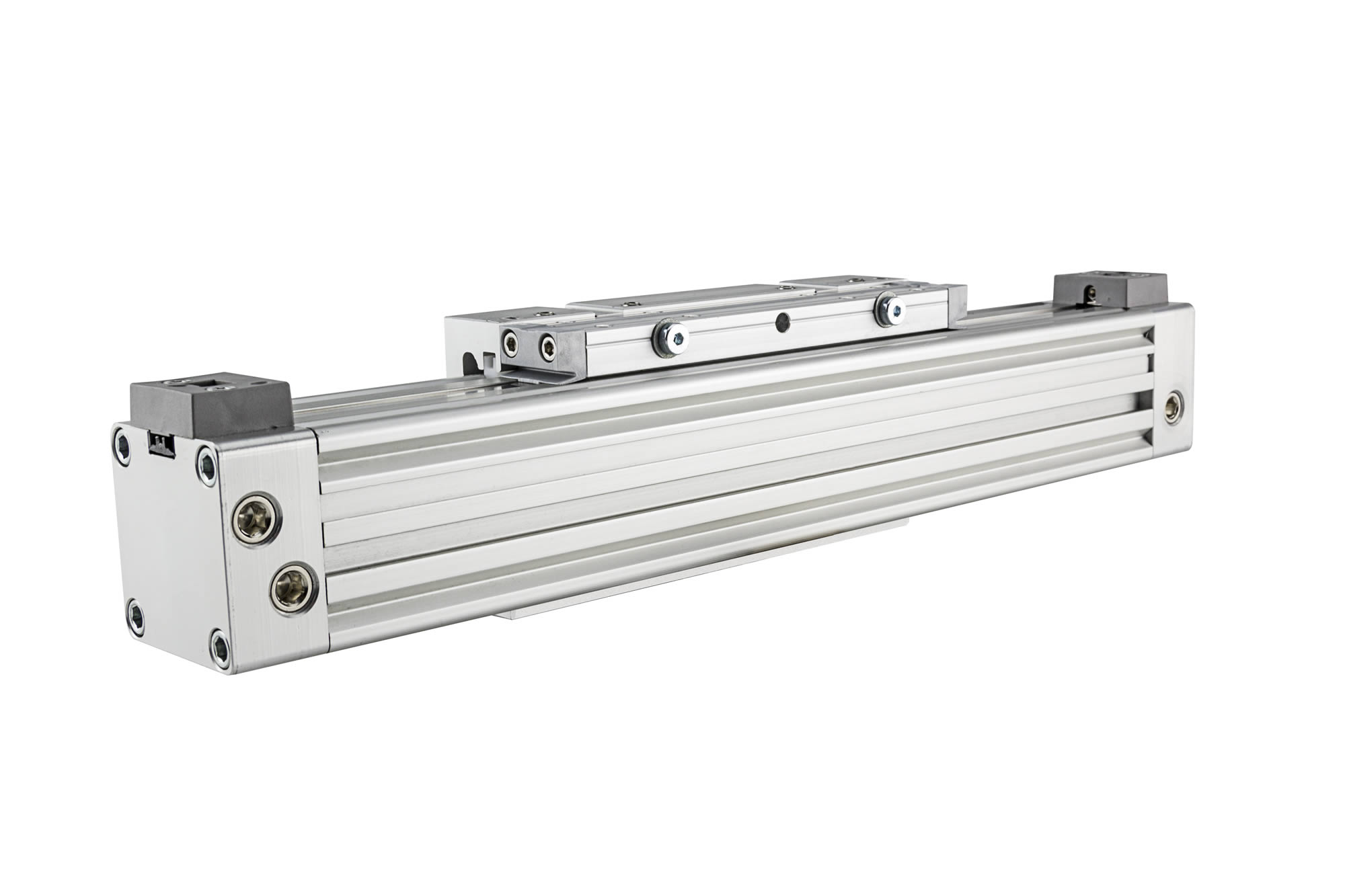

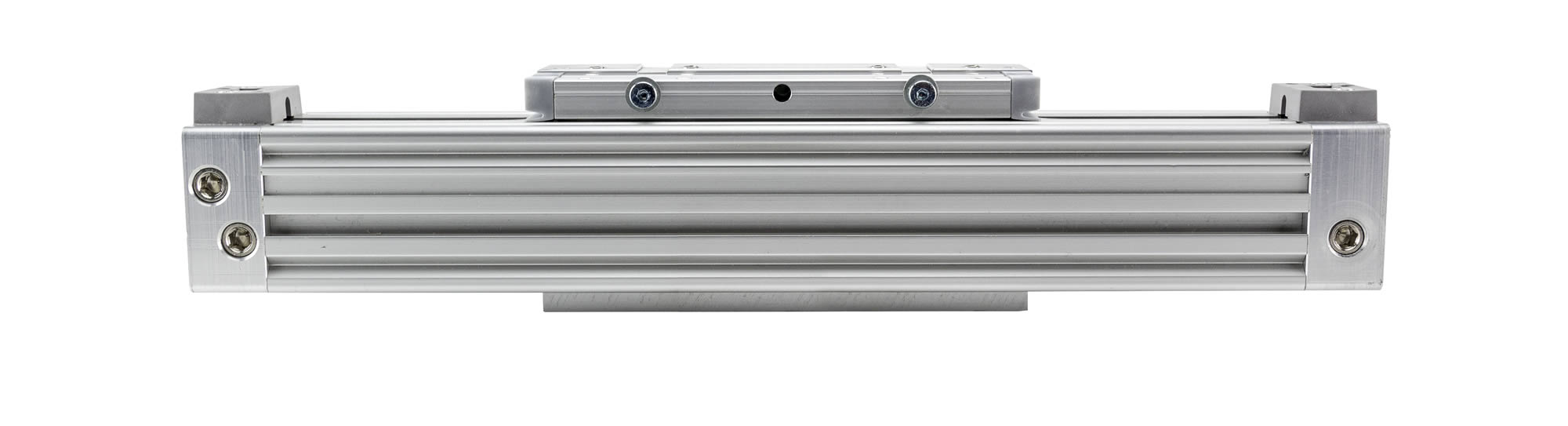

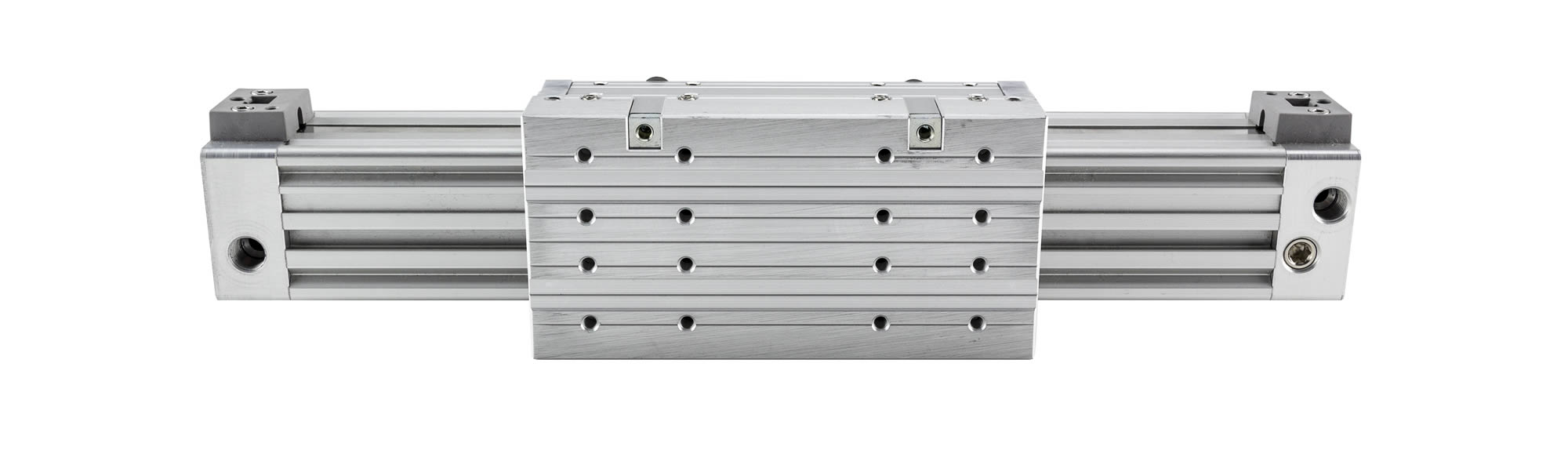

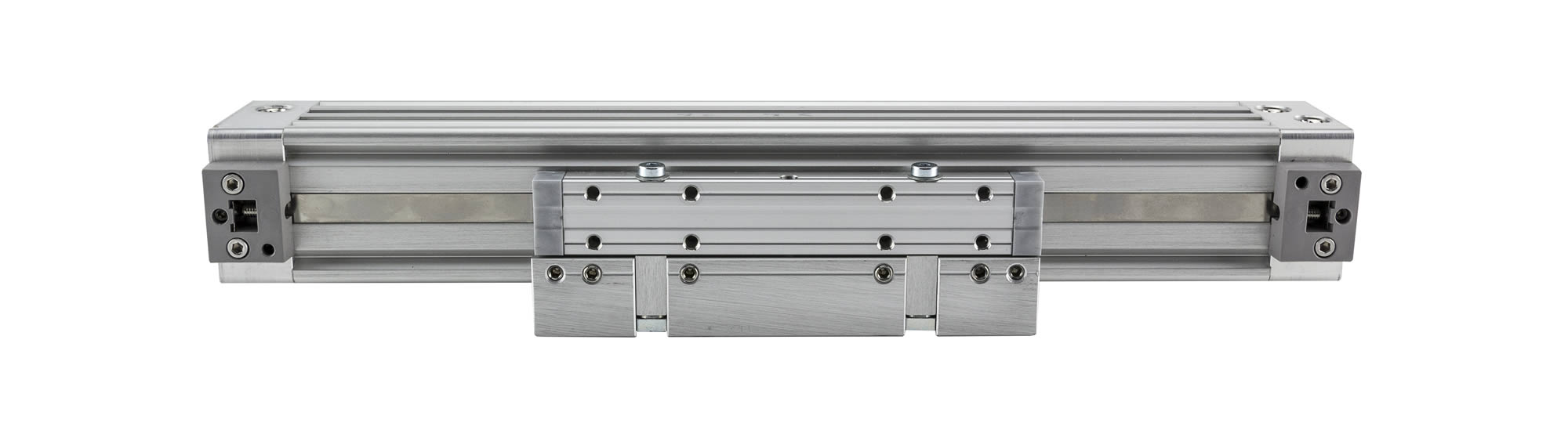

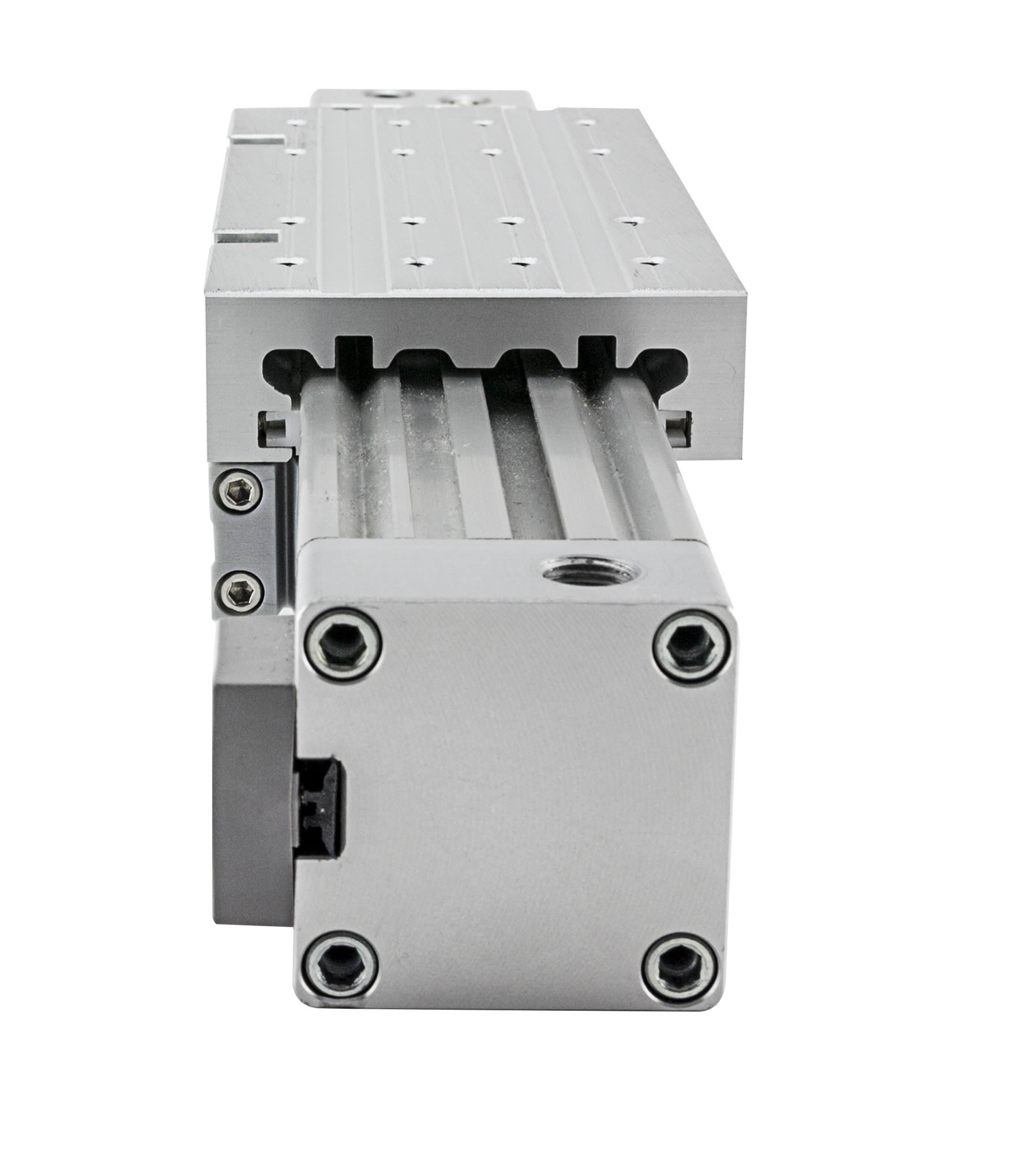

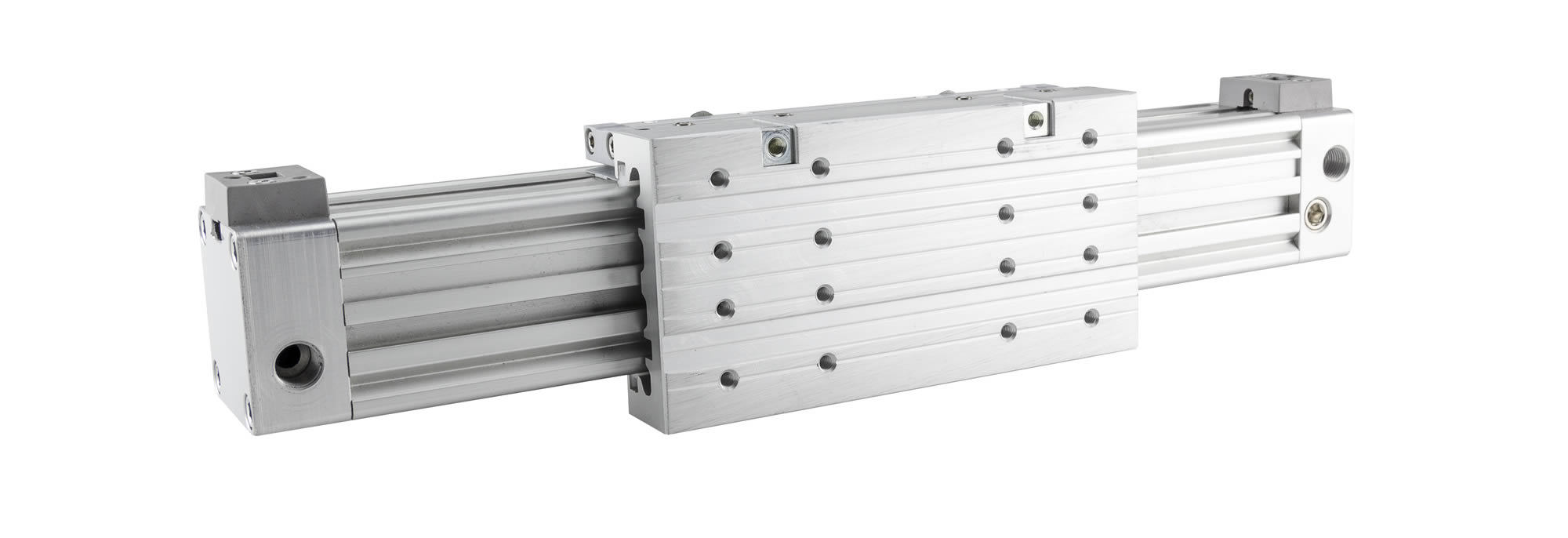

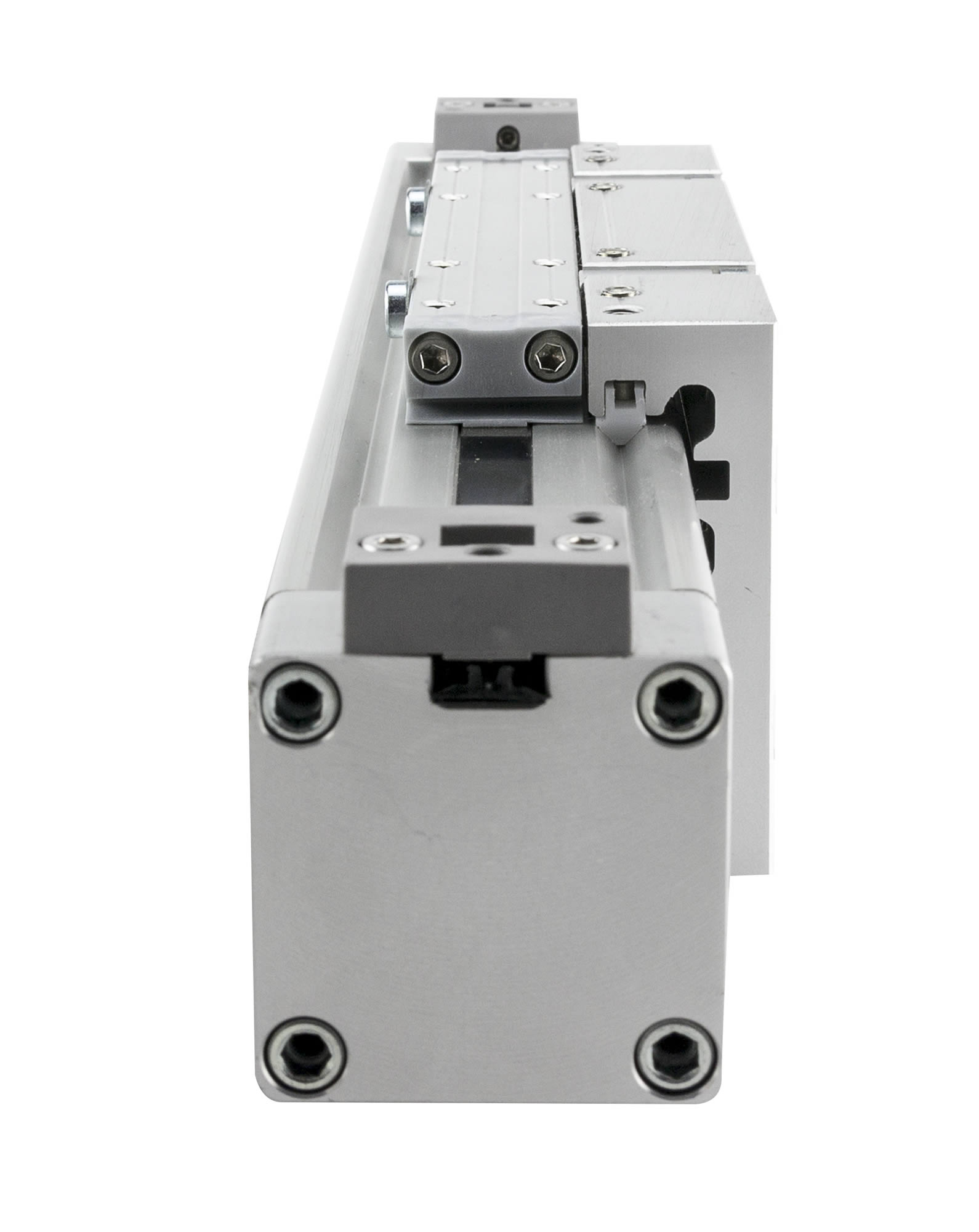

ZF Führungszylinder mit externem Schlitten

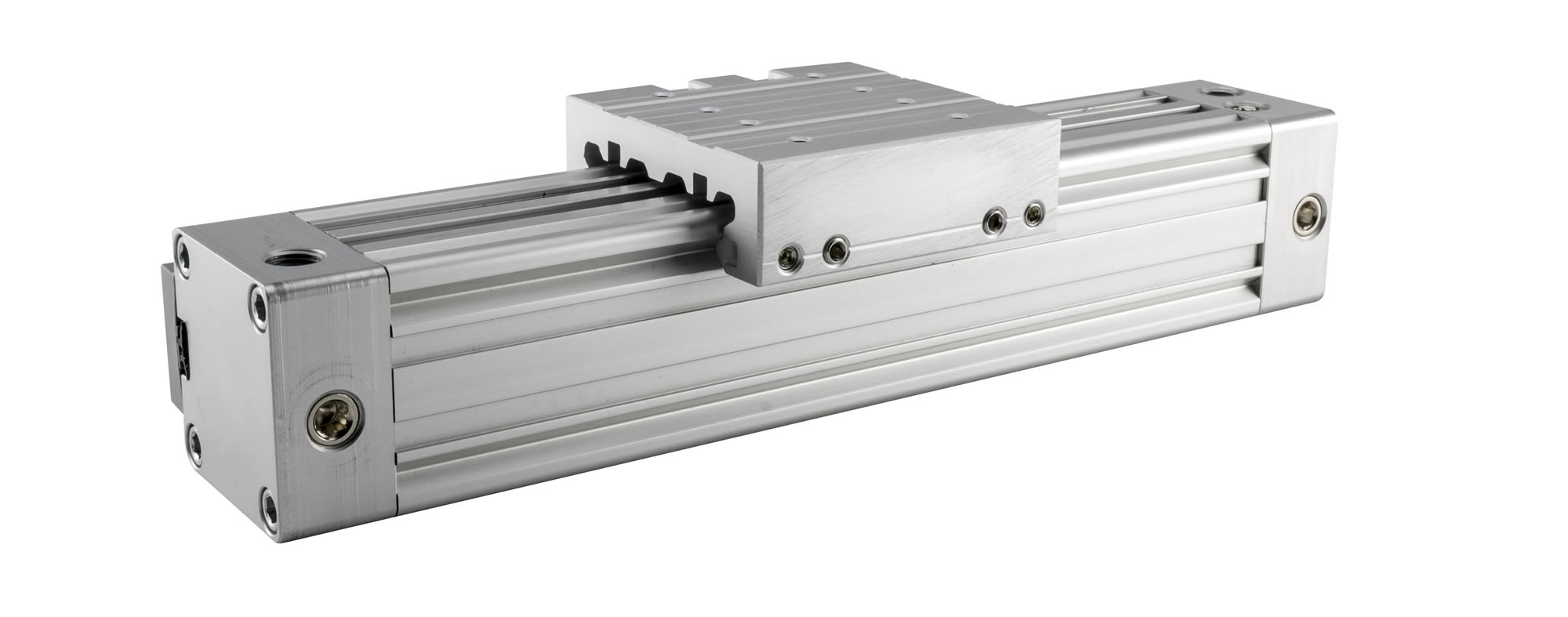

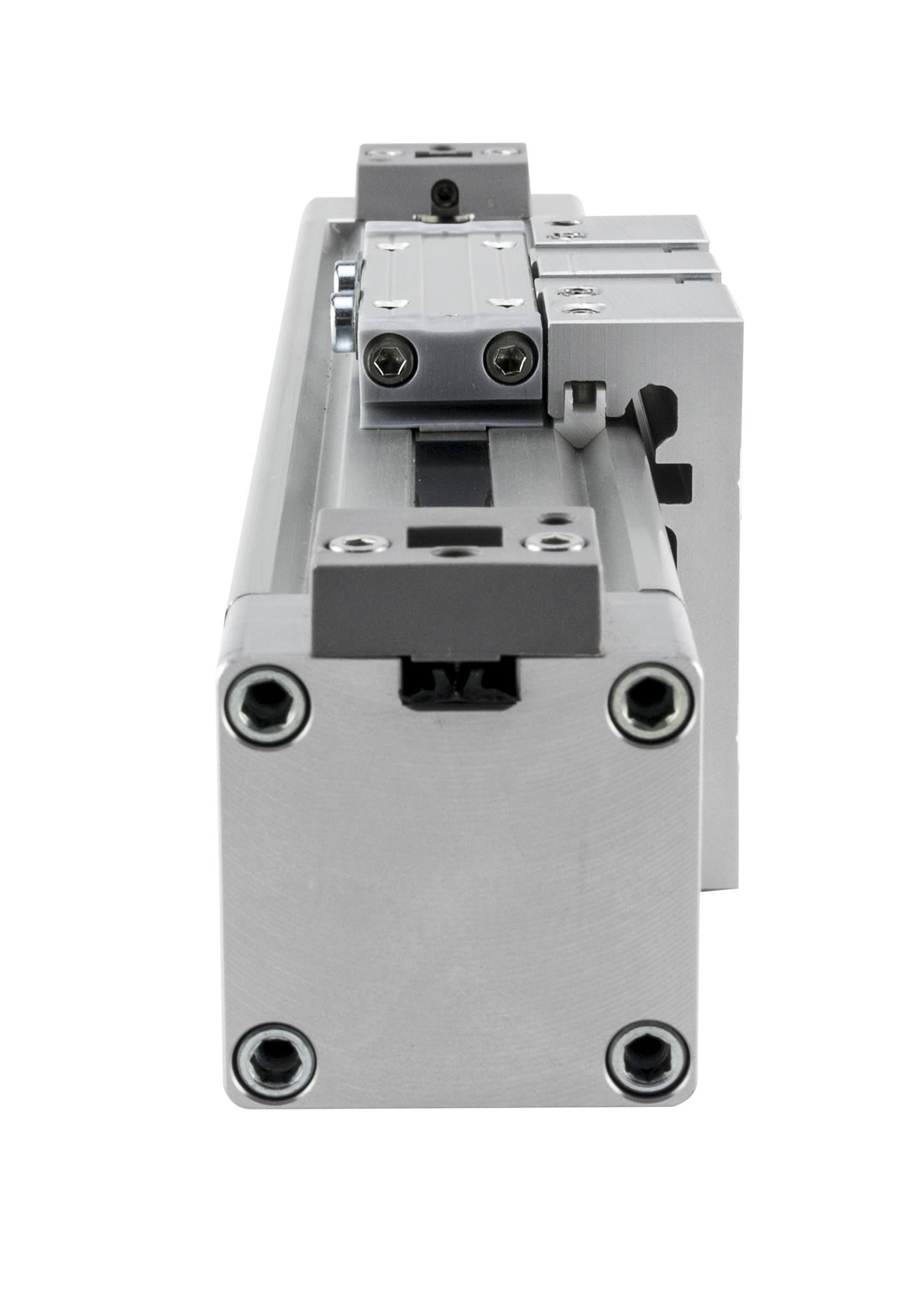

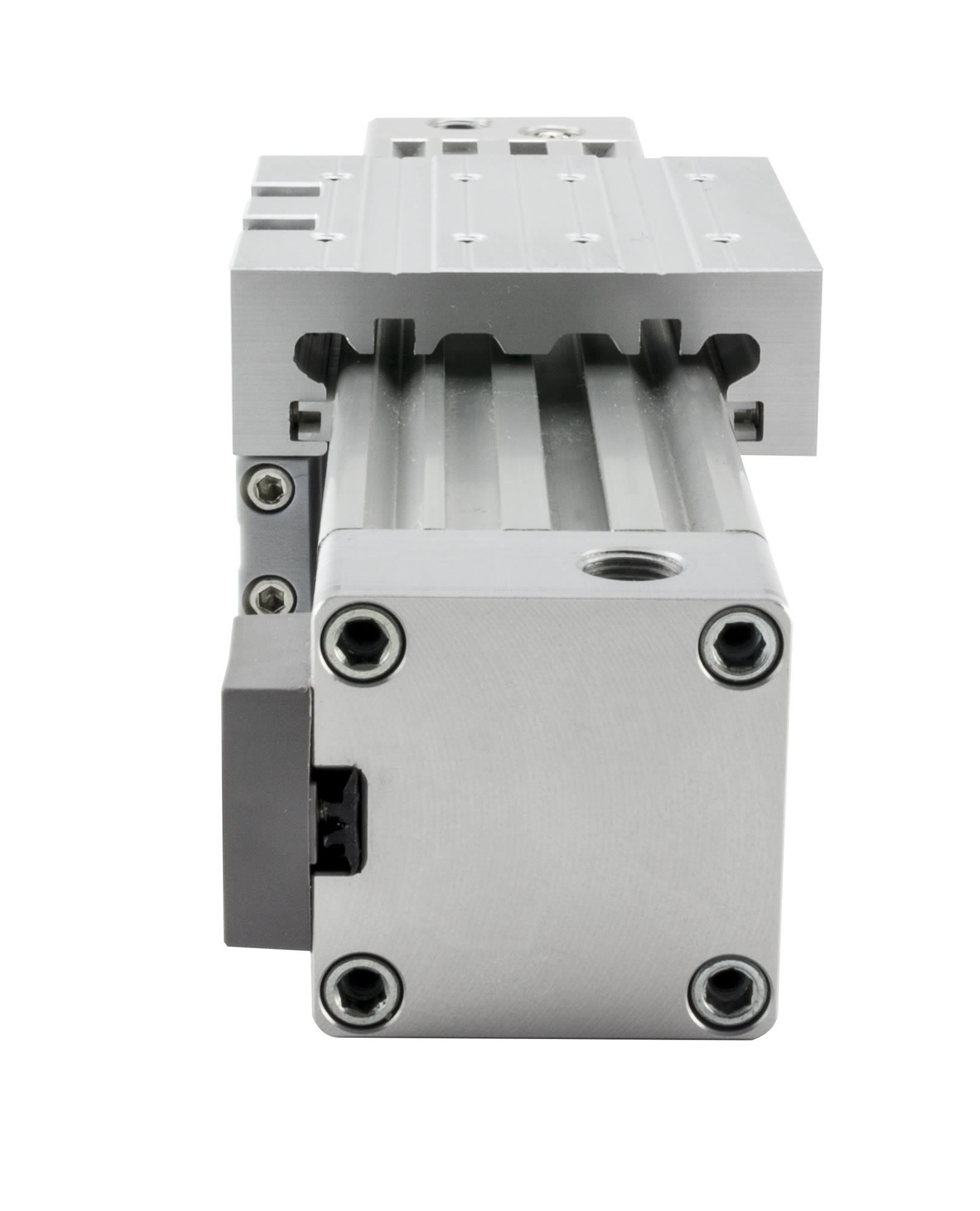

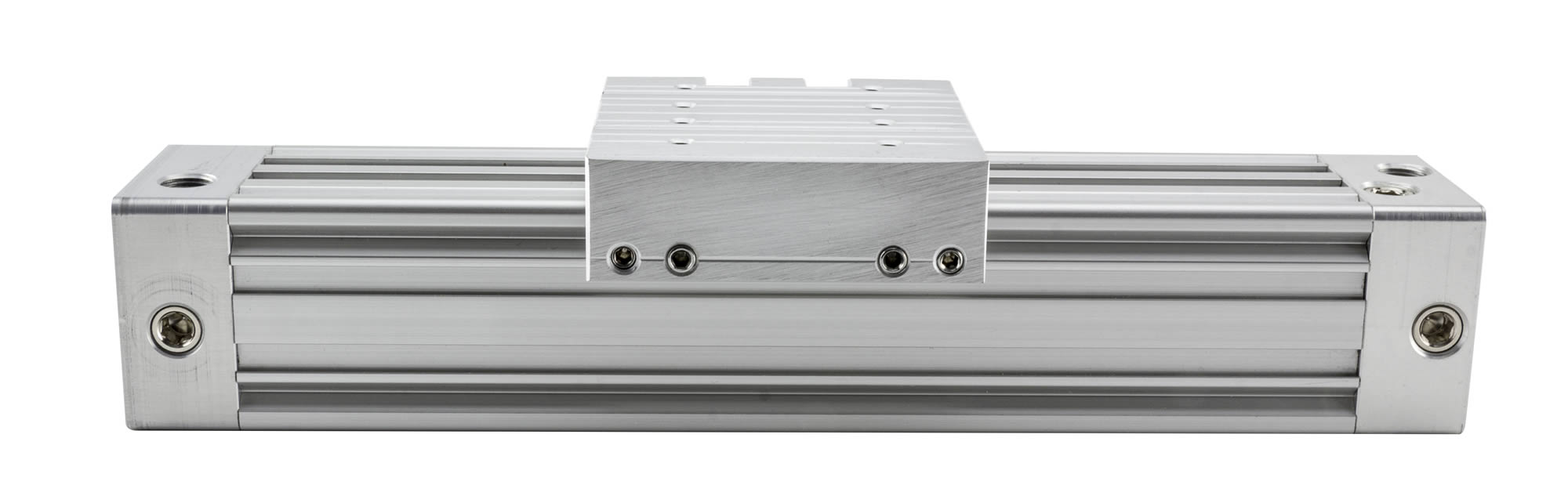

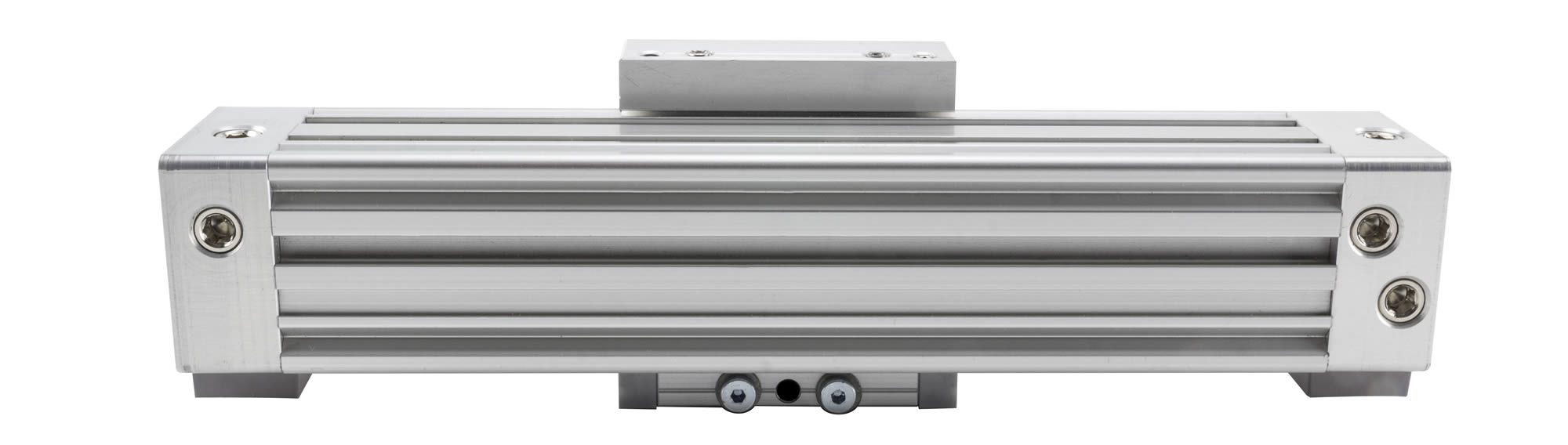

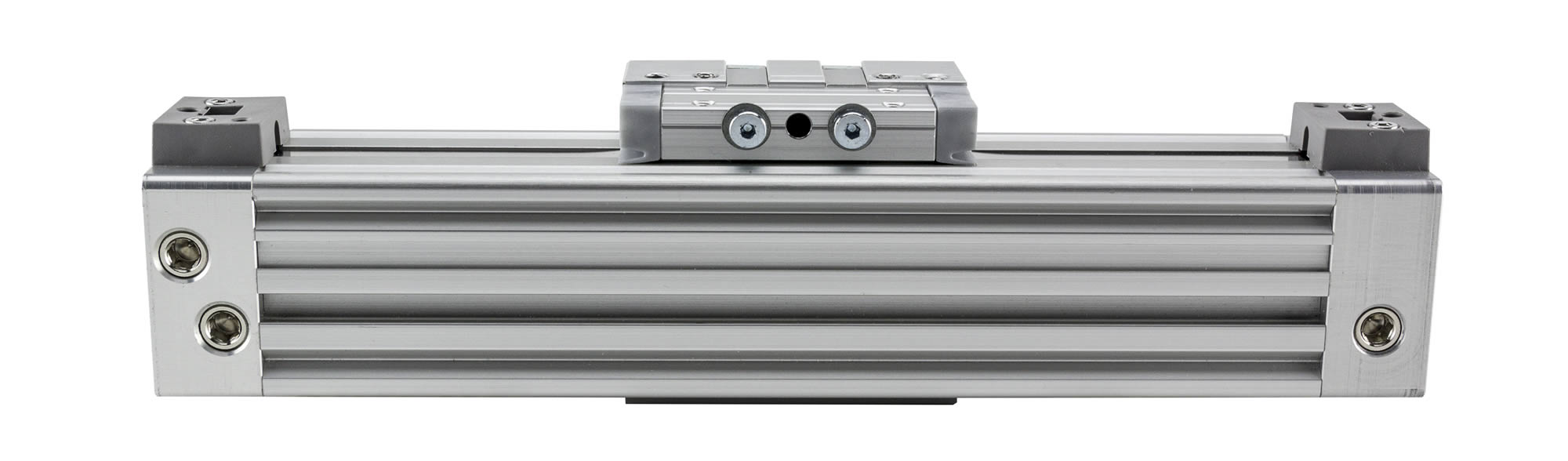

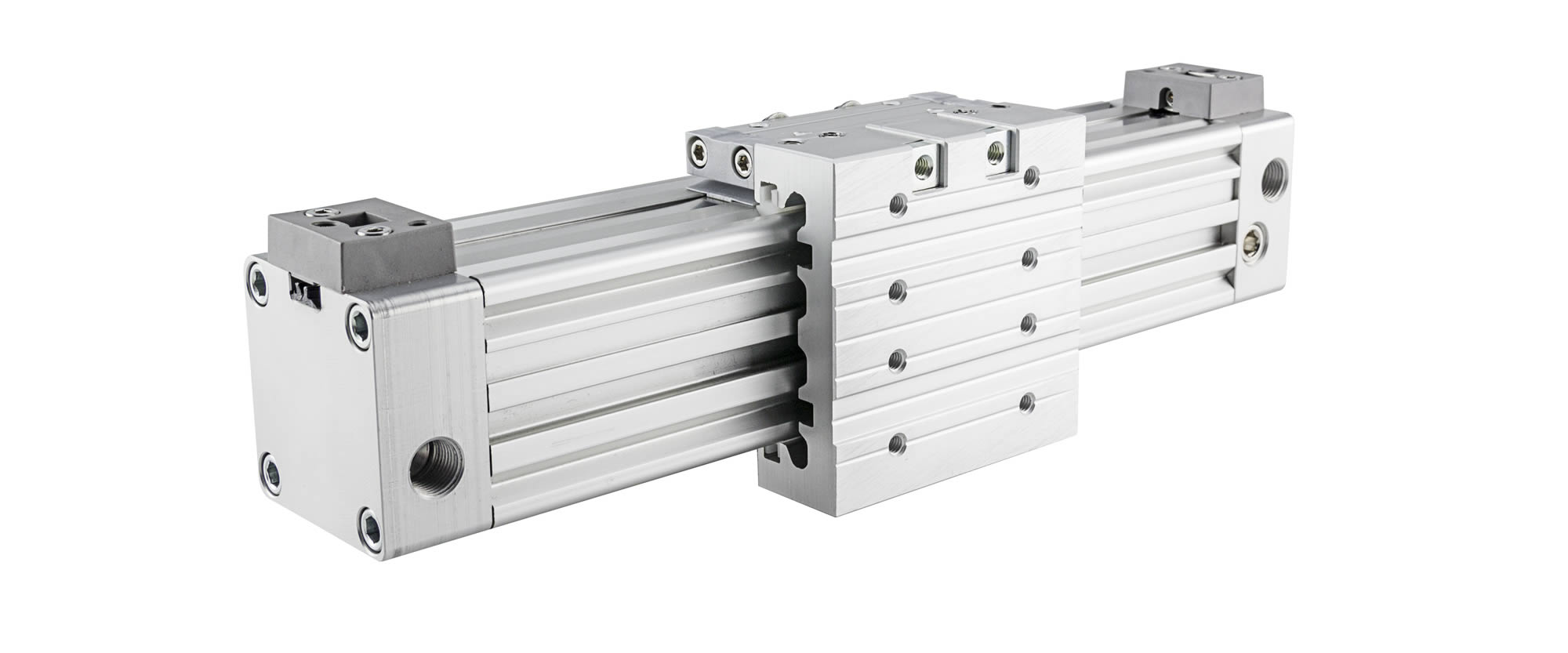

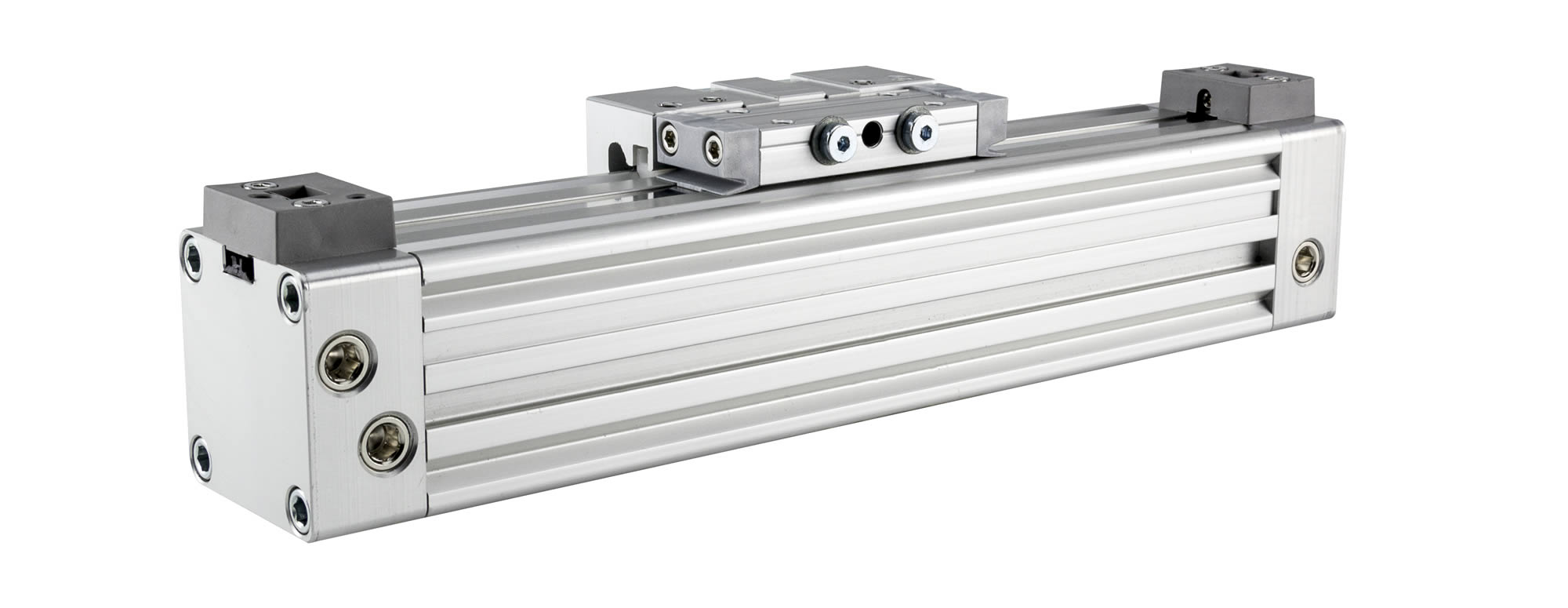

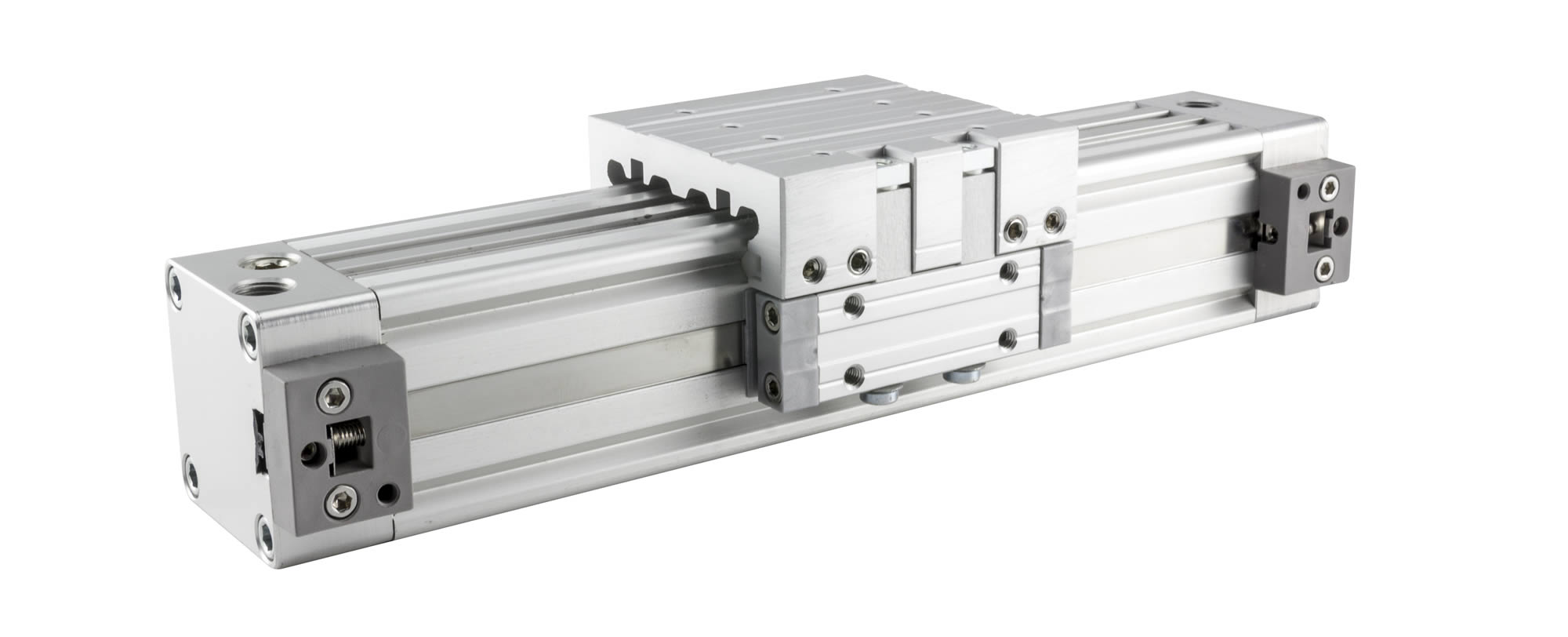

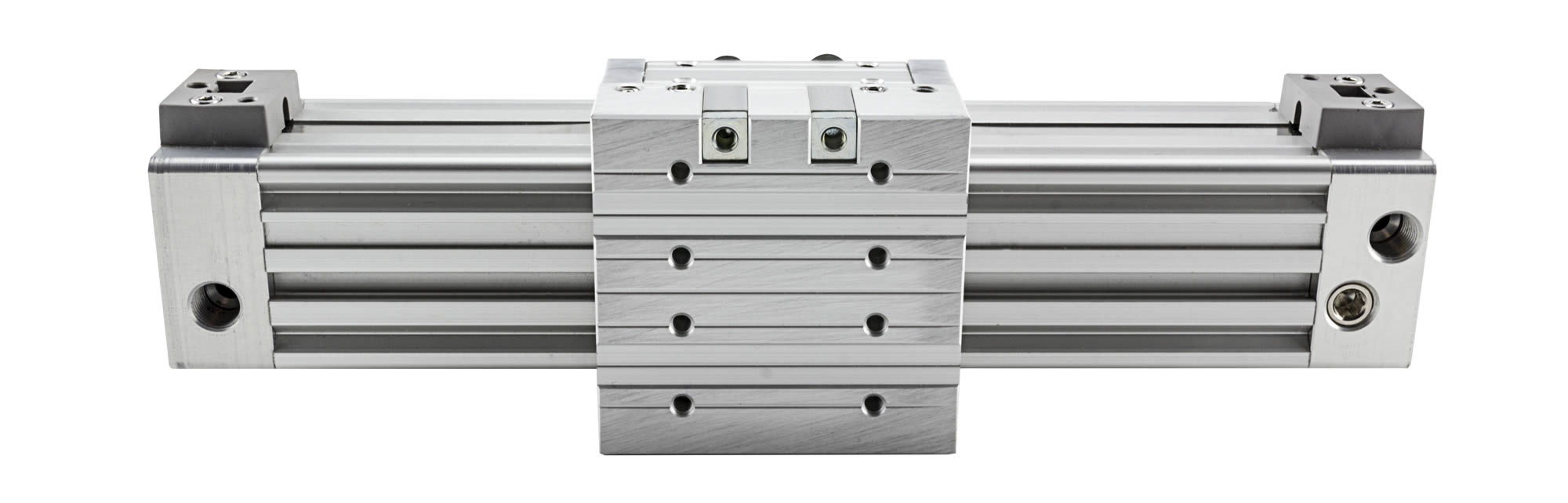

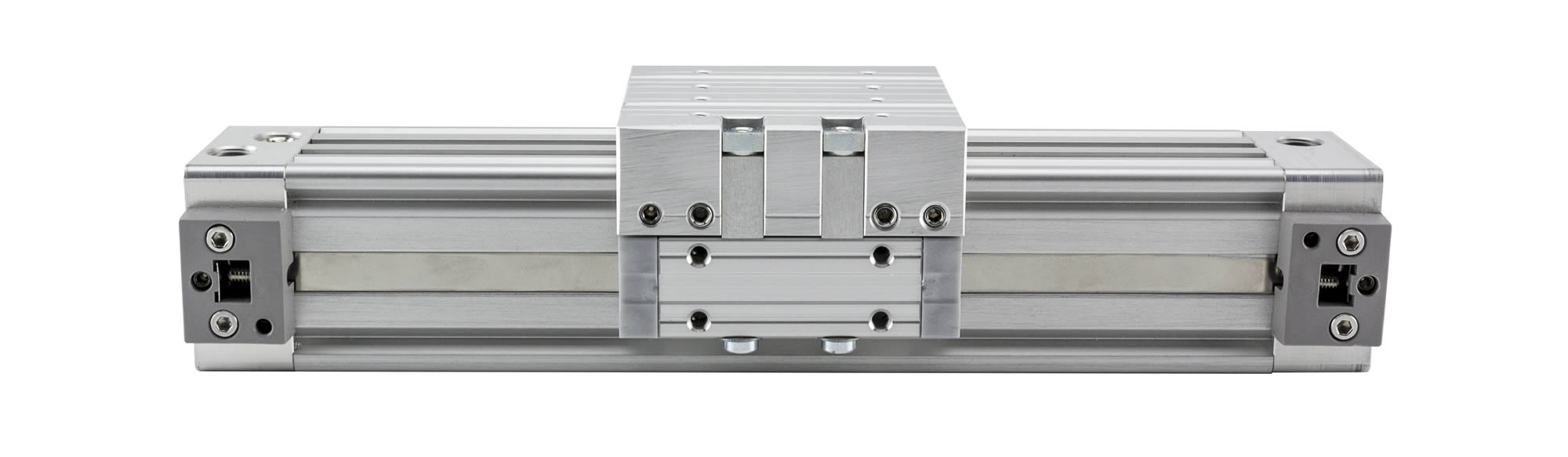

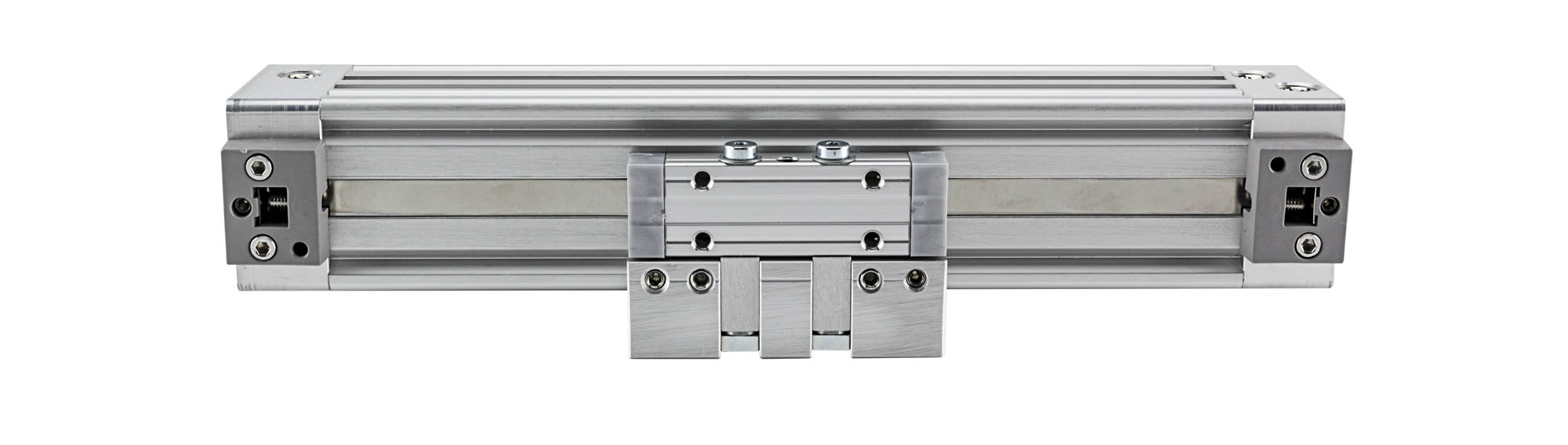

ZFK Führungszylinder kurz mit externem Schlitten

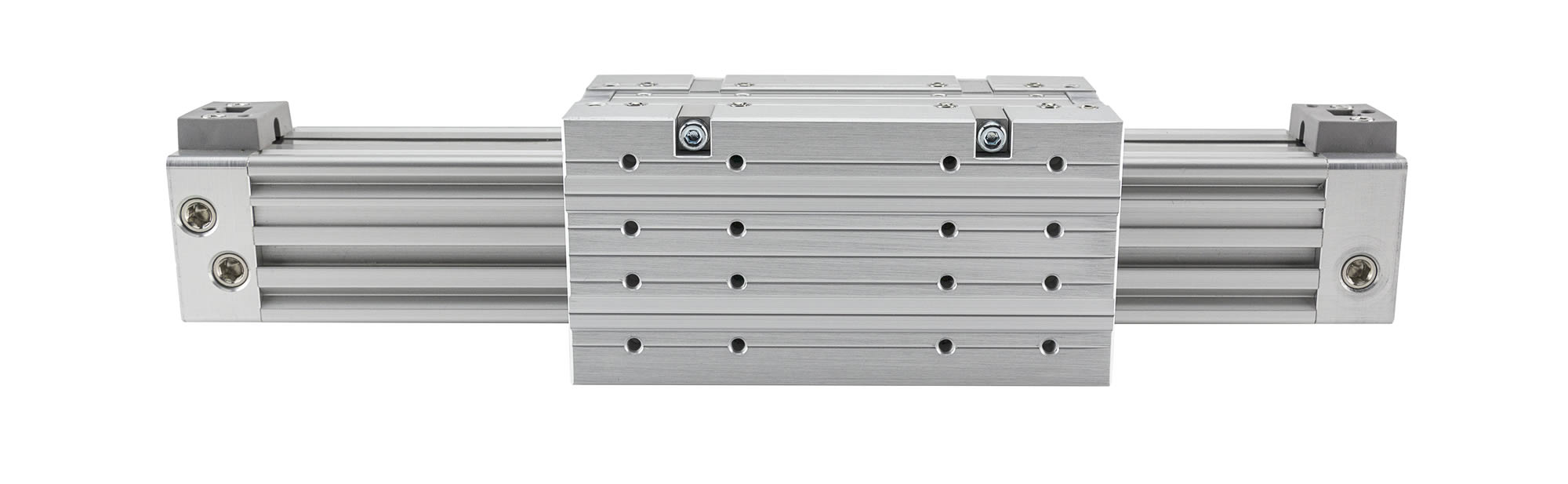

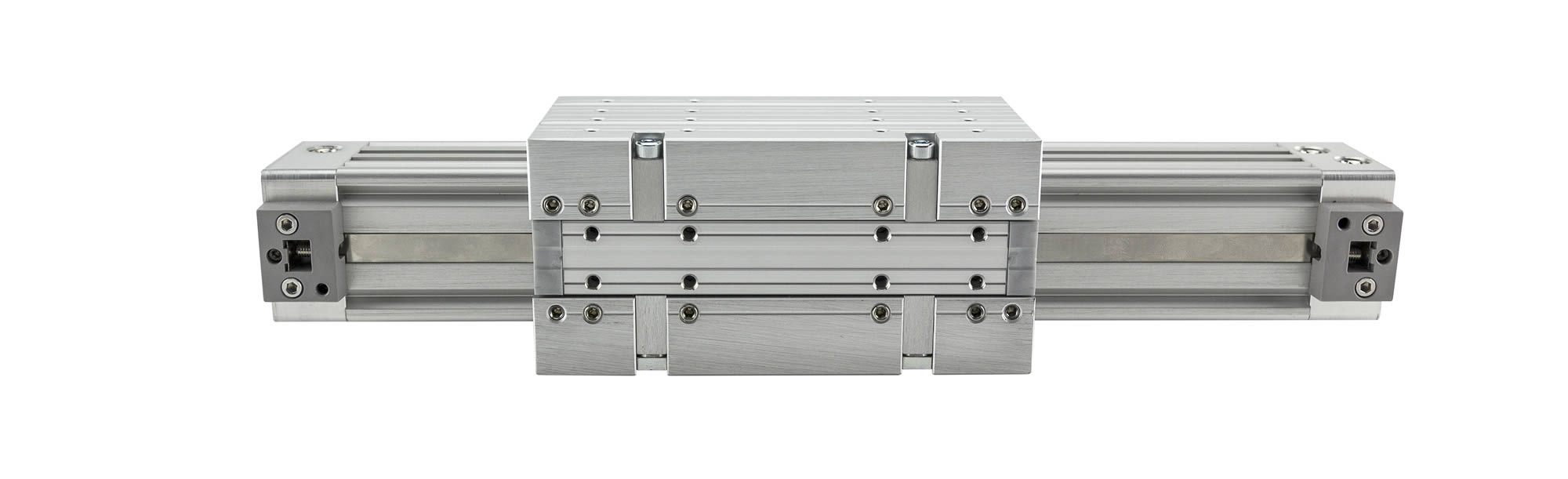

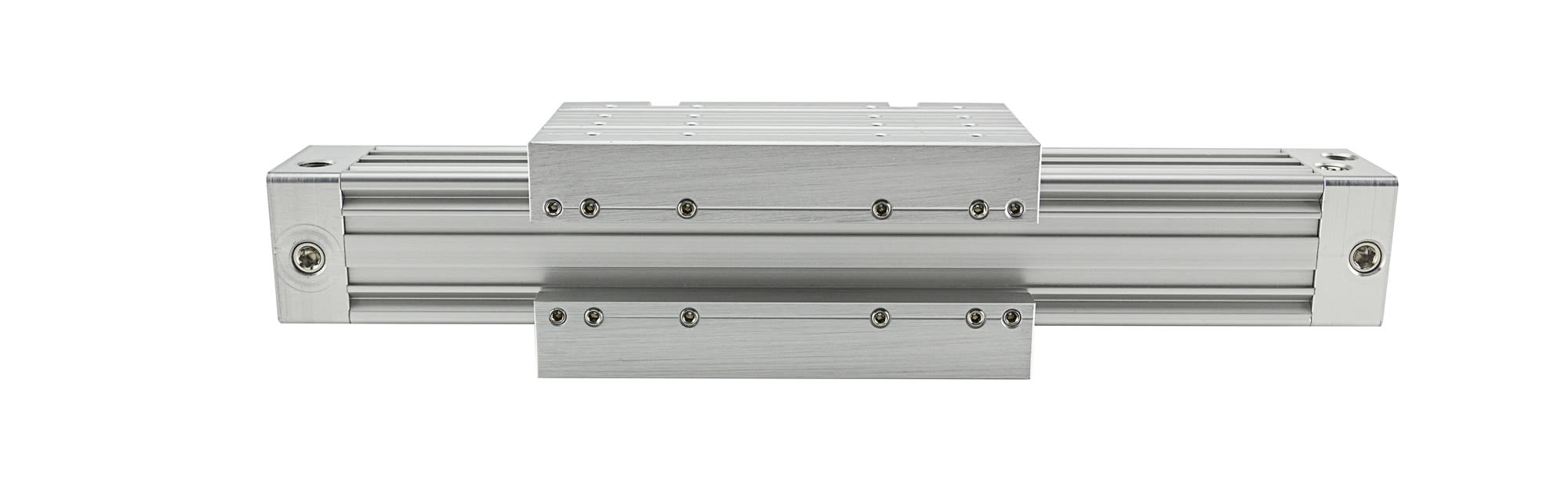

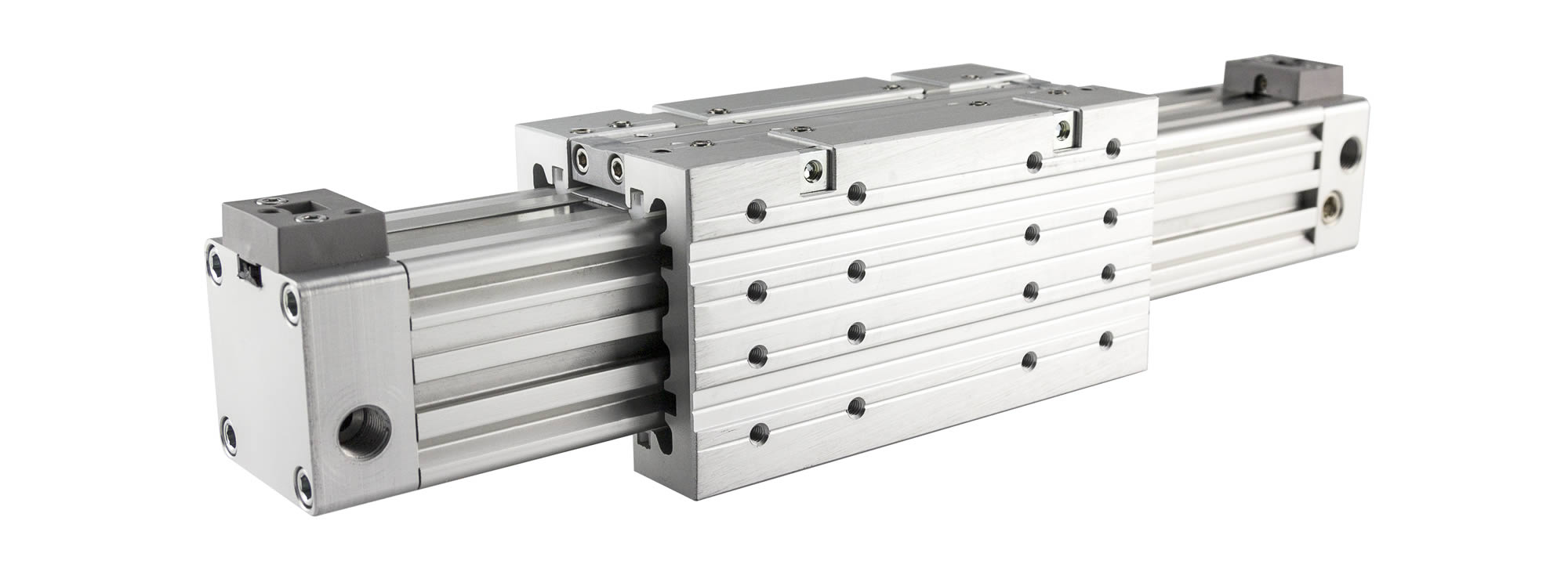

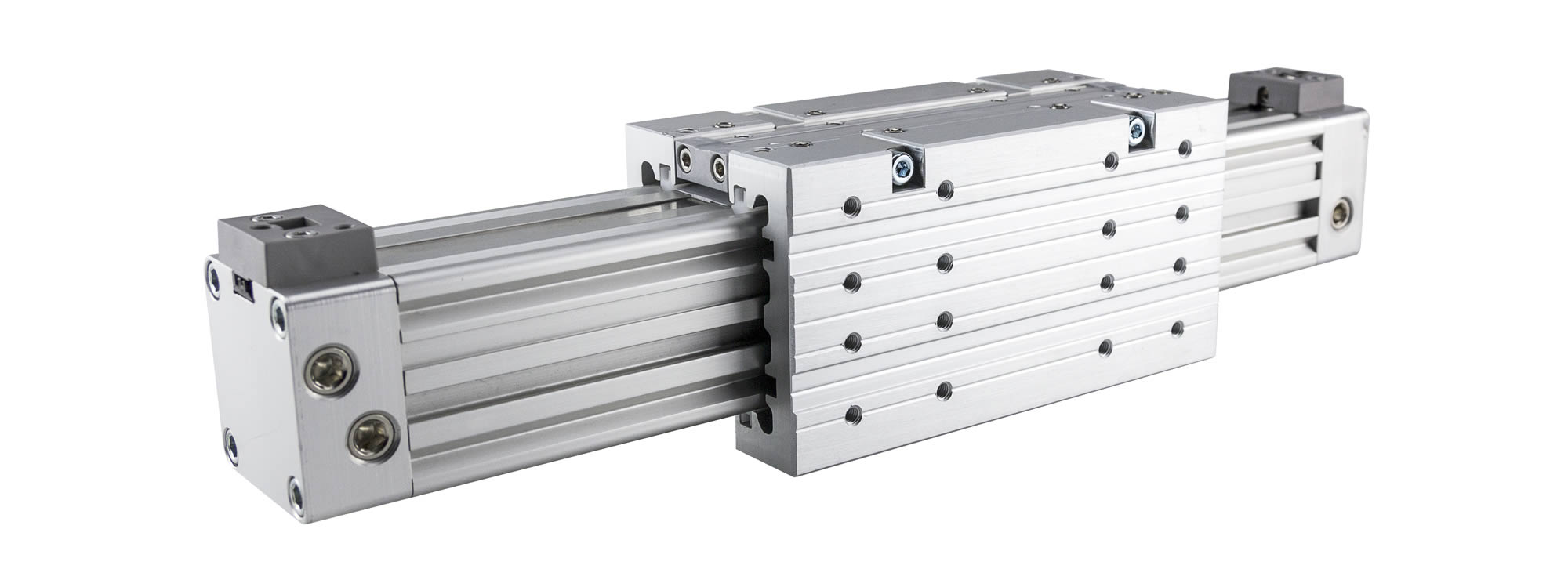

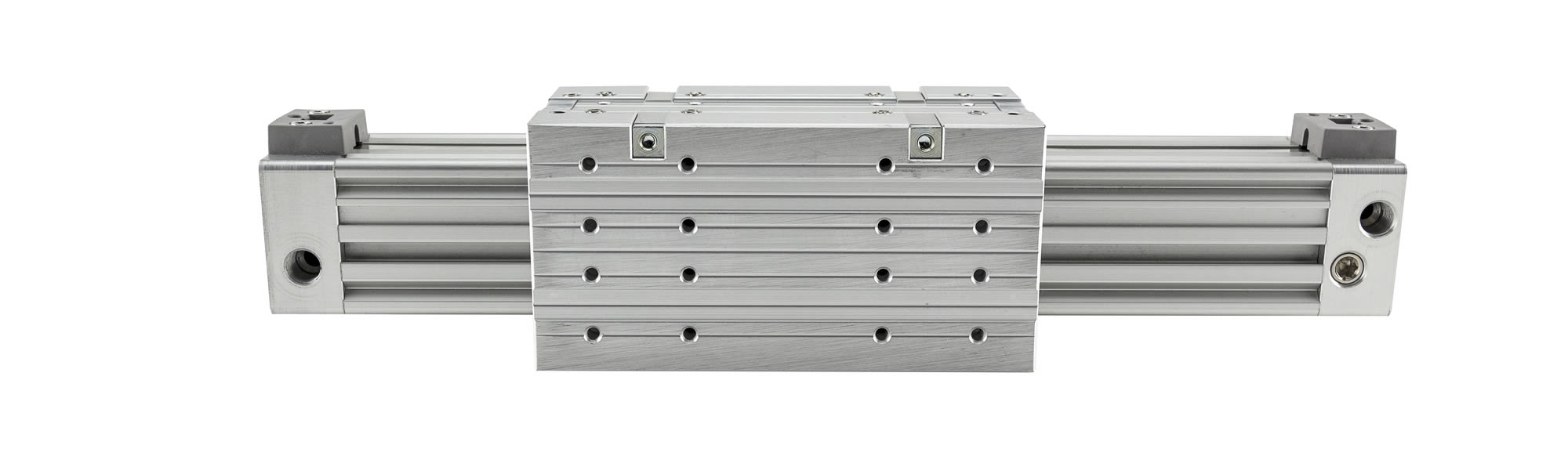

ZFF Führungszylinder mit 2 externen Schlitten

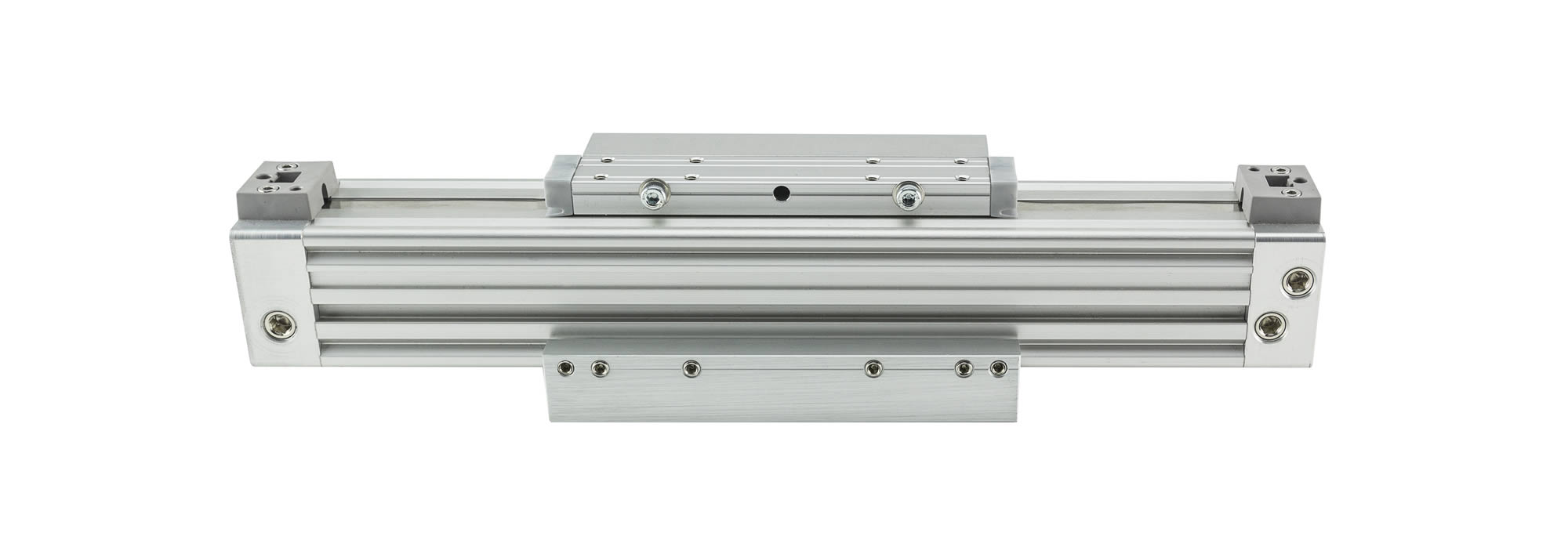

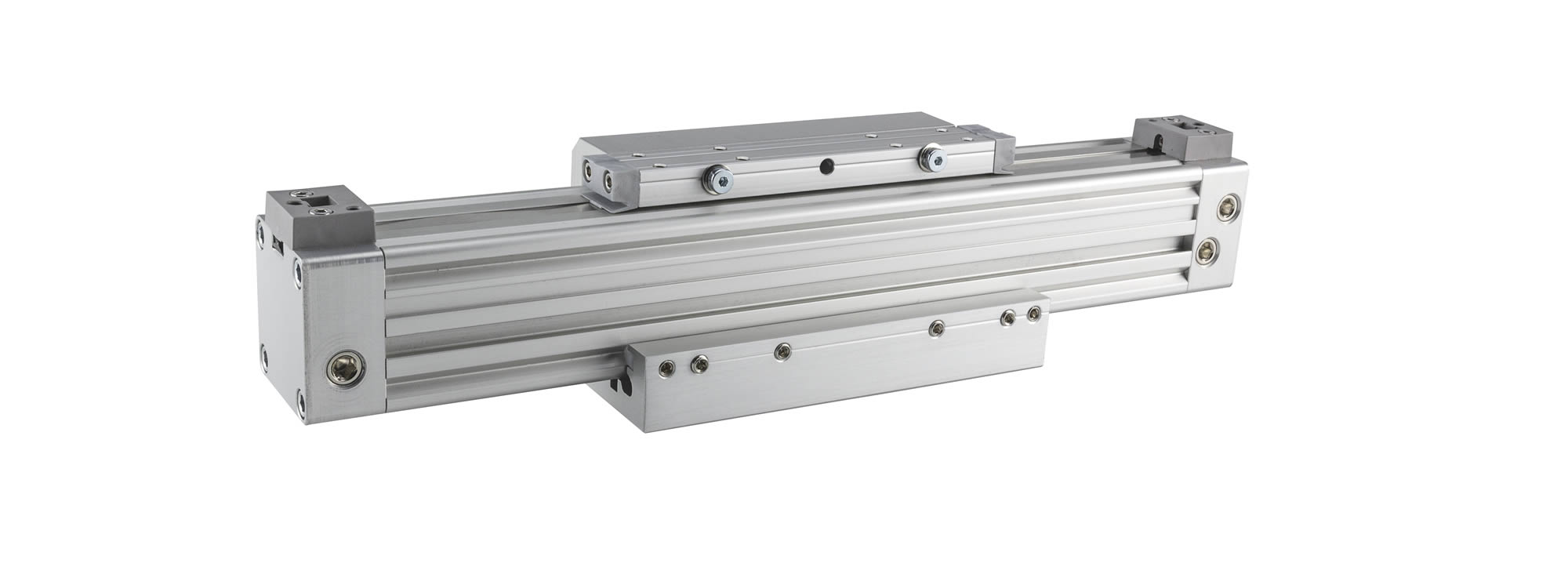

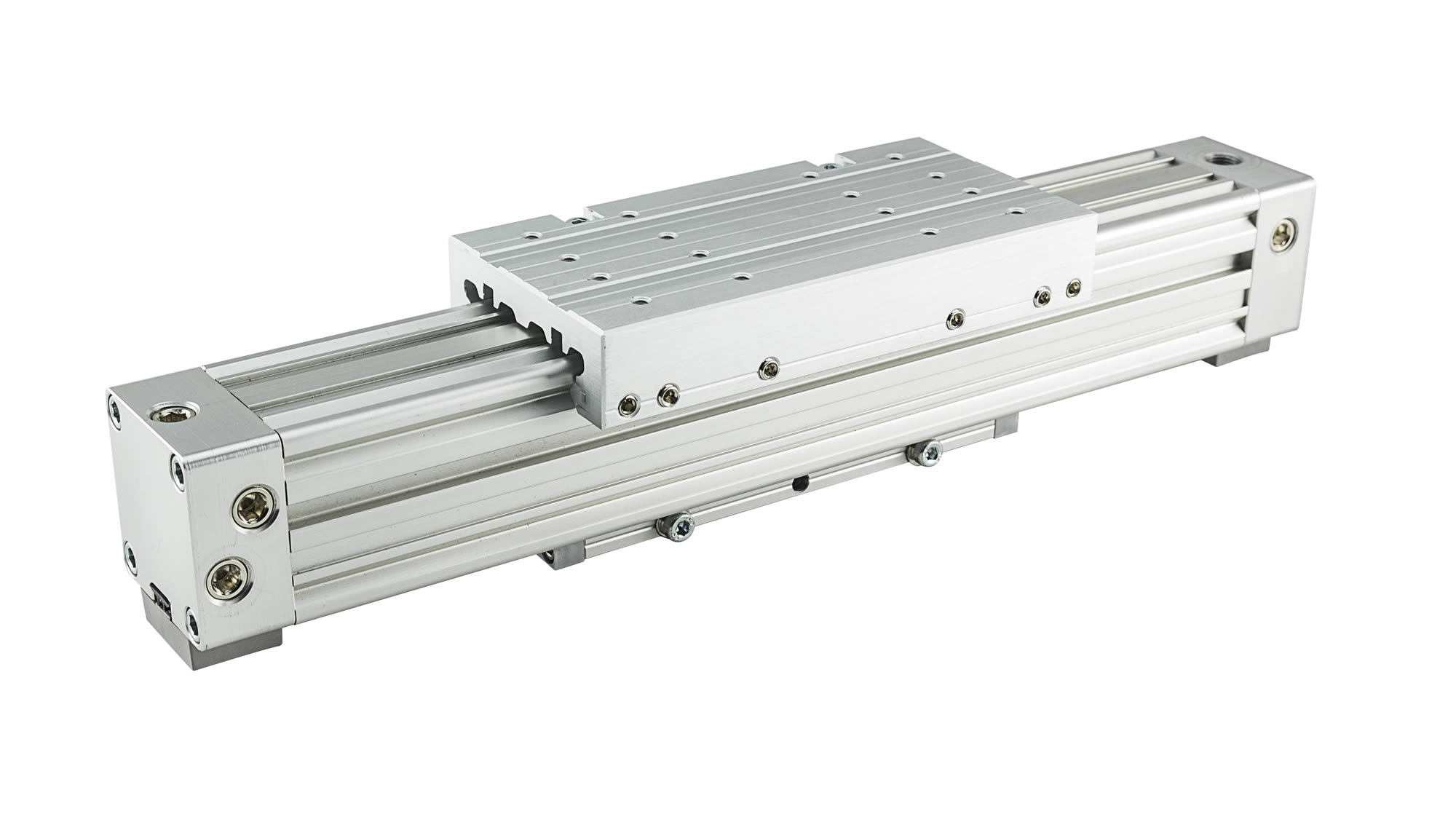

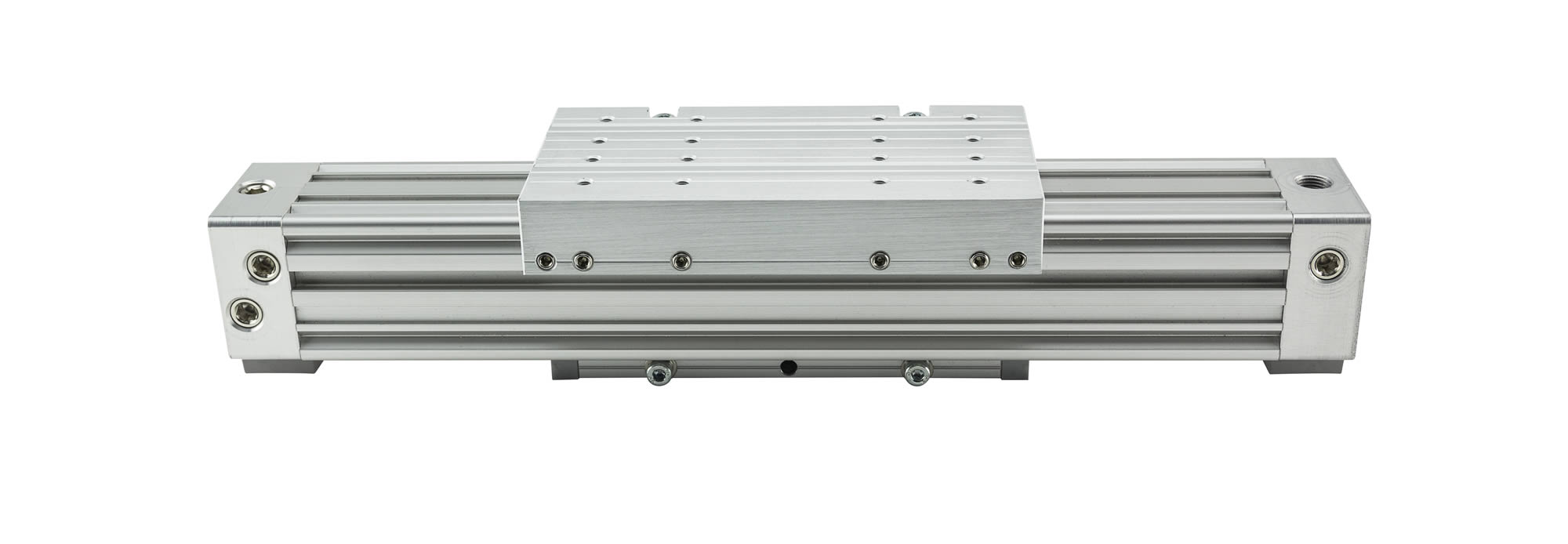

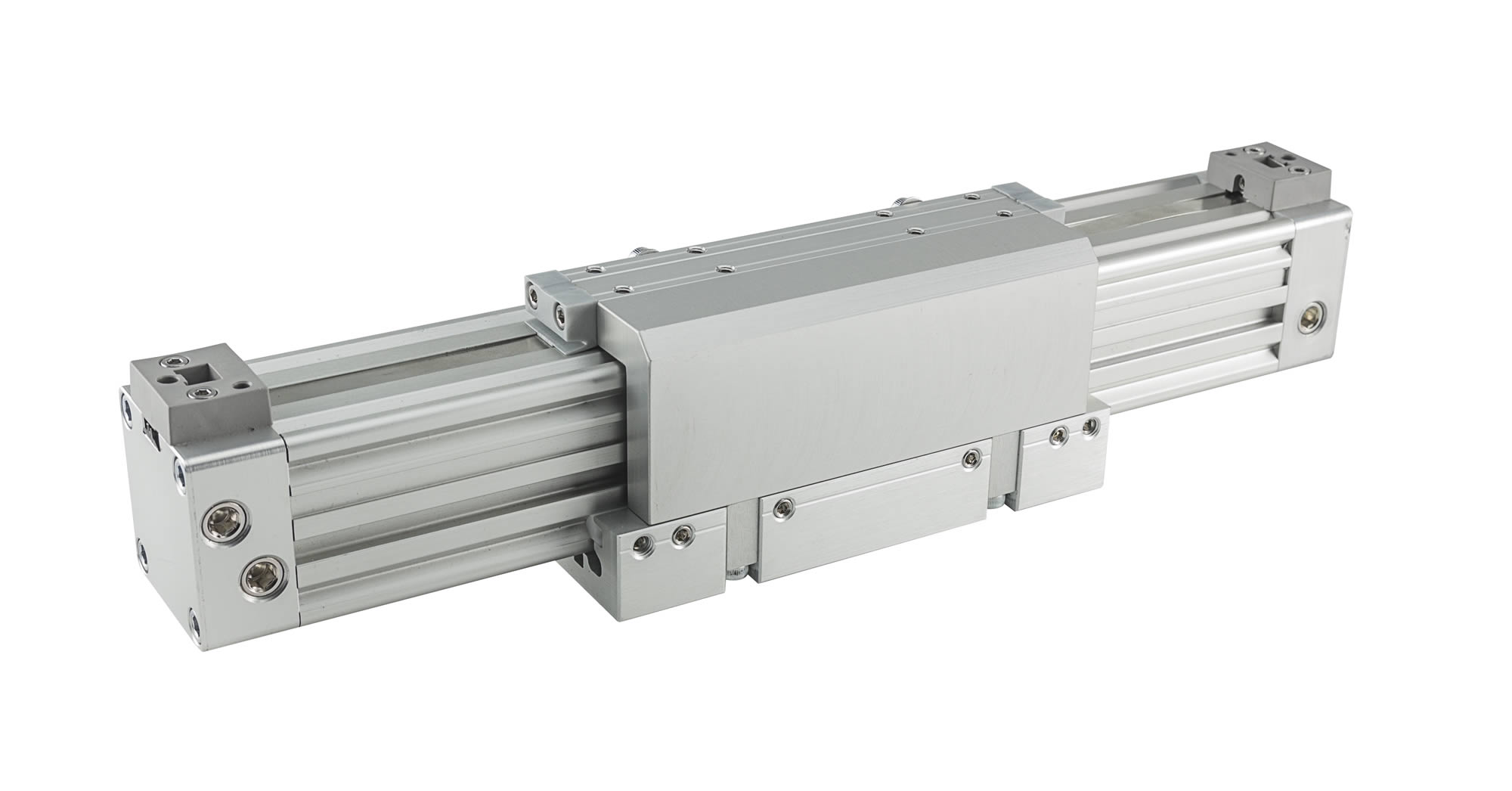

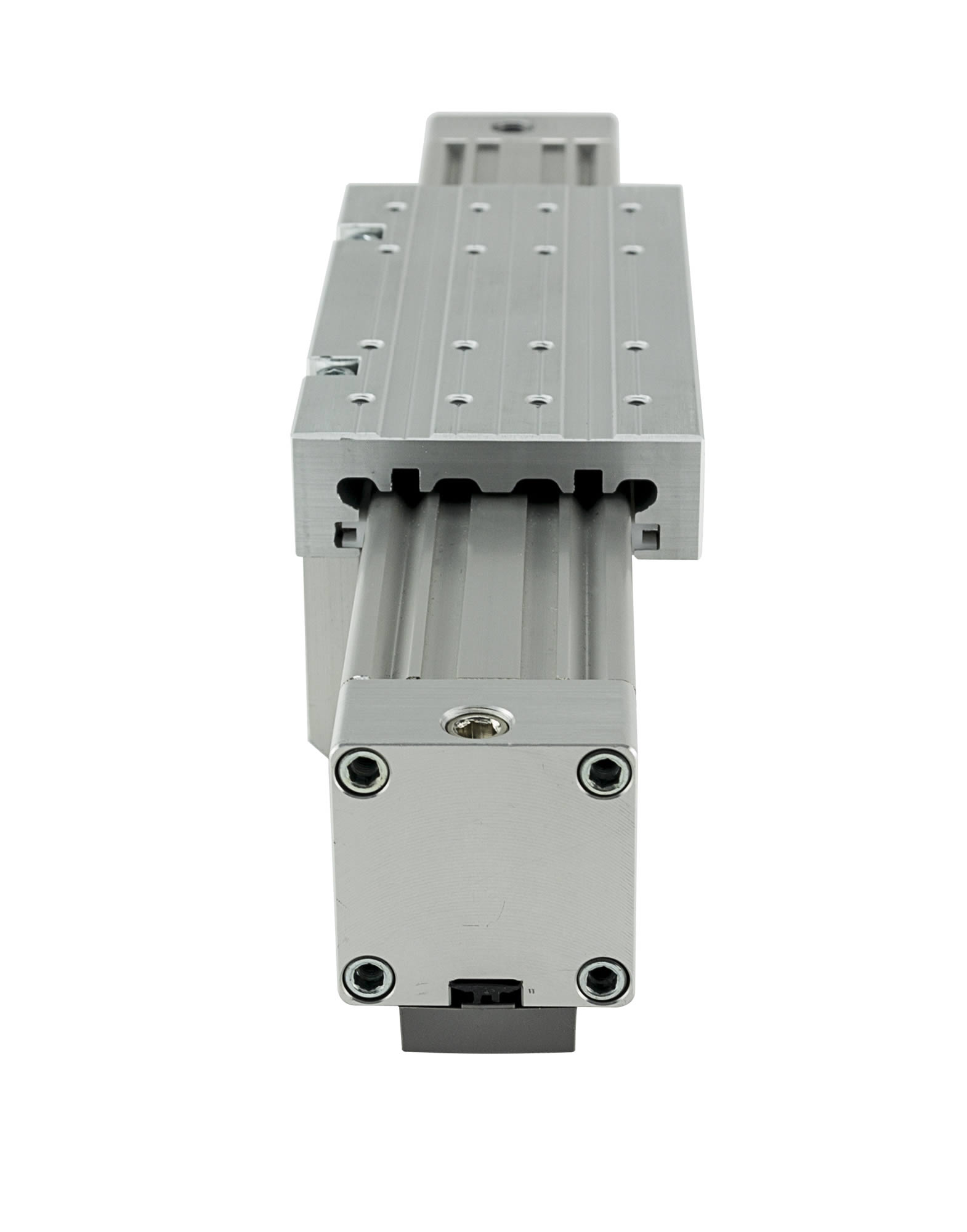

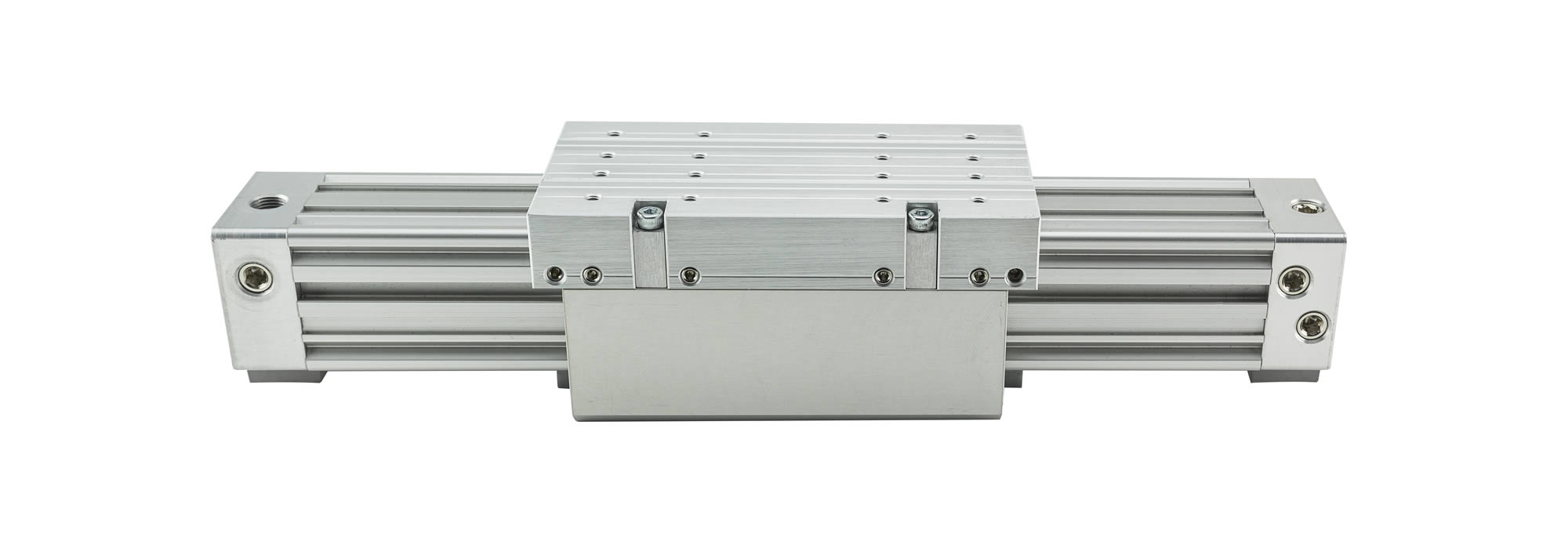

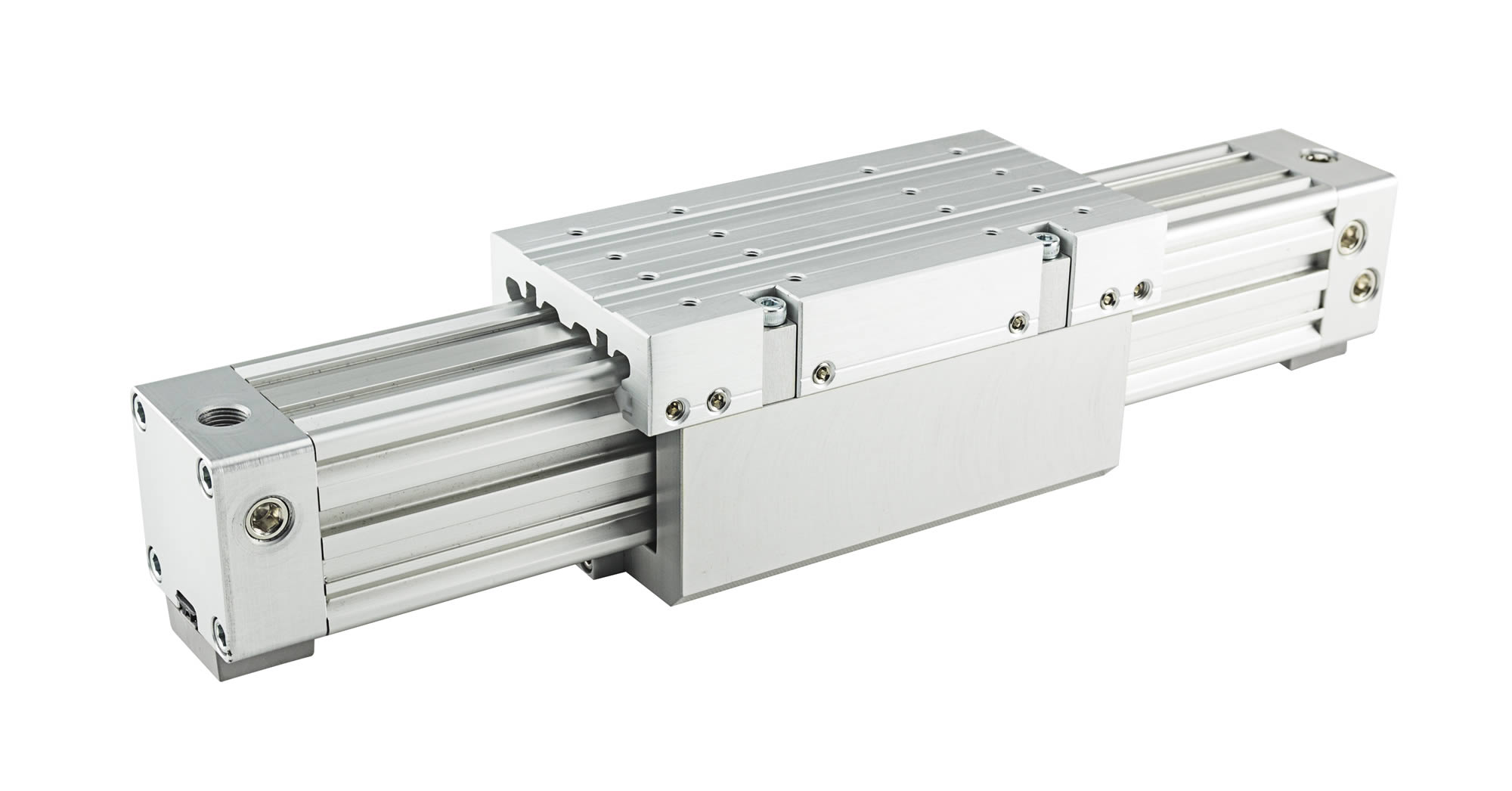

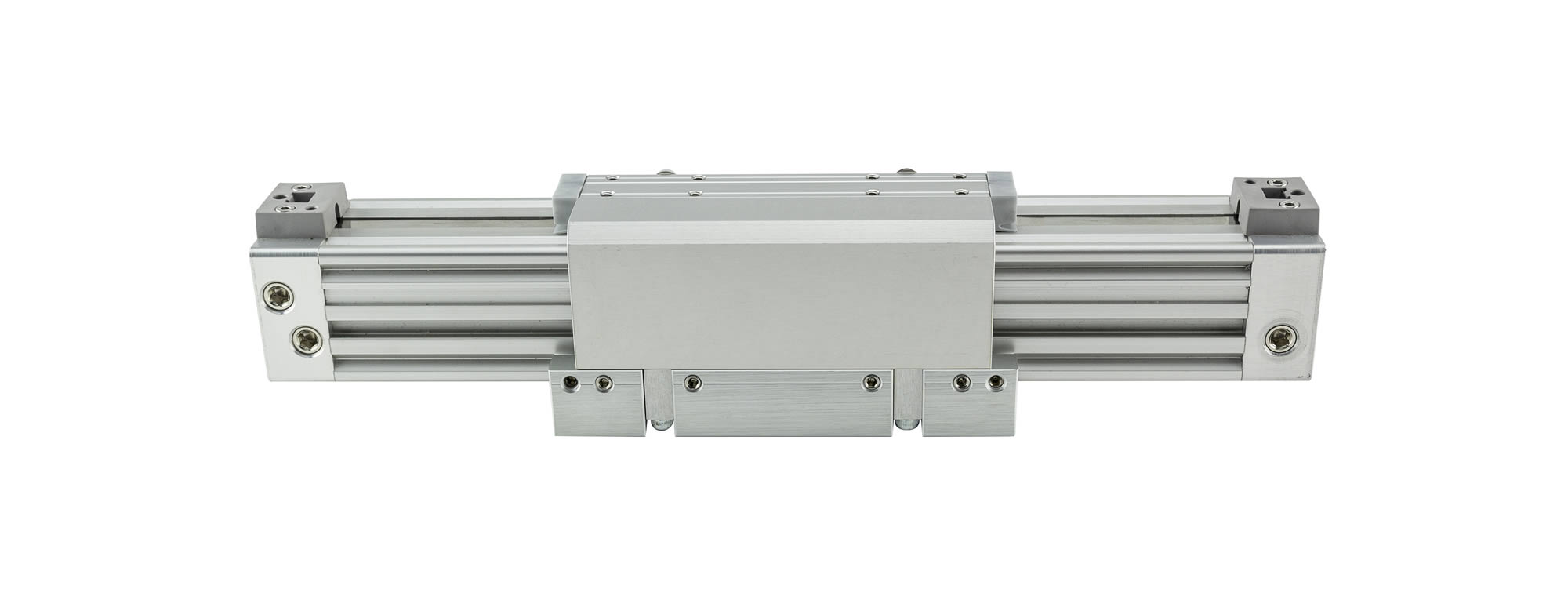

ZFU Führungszylinder mit externem Schlitten unten
